Різьбові фітинги FITOK

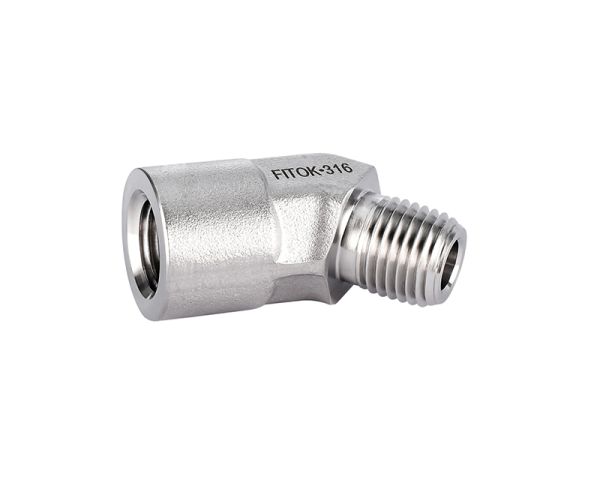

Кутник різьбовий 45°
Приєднання: внутрішня конічна різьба RT х внутрішню конічну різьбу RT
Нержавіюча сталь 316

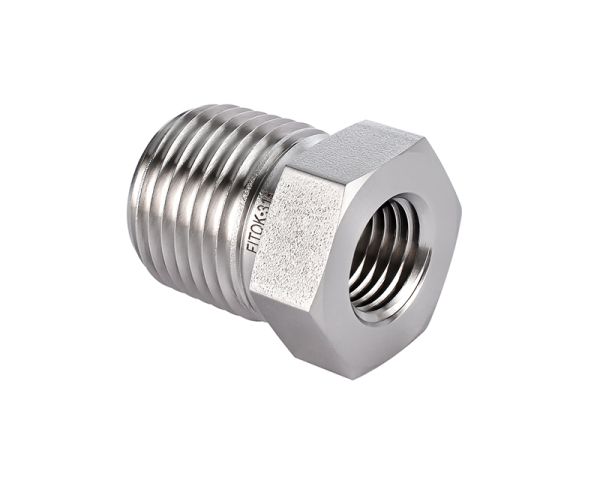

Перехідна різьбова втулка
Приєднання: зовнішня різьба NPT х внутрішню конічну різьбу RT
| P-Зовнішня різьба NPT | Px-Внутрішня конічна різьба RT | Артикул | Розміри дюйм (мм) | Максимально робочий тиск psig (бар) | |||||
| L | F | B | Bx | E | Нержавіюча сталь 316 | Латунь | |||
| 1/8 | 1/16 | SS-PRB-NS2-RT1 | 1.03 (26.2) | 0.44 (11.1) | 0.38 (9.7) | 0.39 (9.9) | 0.19 (4.8) | 6500 (447) | 3200 (220) |
| 1/4 | 1/16 | SS-PRB-NS4-RT1 | 0.86 (21.8) | 0.56 (14.3) | 0.56 (14.2) | 0.39 (9.9) | 0.19 (4.8) | 8000 (551) | 4000 (275) |
| 1/4 | 1/8 | SS-PRB-NS4-RT2 | 1.06 (26.9) | 0.56 (14.3) | 0.56 (14.2) | 0.41 (10.4) | 0.28 (7.1) | 6500 (447) | 3300 (227) |
| 3/8 | 1/16 | SS-PRB-NS6-RT1 | 0.86 (21.8) | 0.69 (17.5) | 0.56 (14.2) | 0.39 (9.9) | 0.19 (4.8) | 7800 (537) | 3900 (268) |
| 3/8 | 1/8 | SS-PRB-NS6-RT2 | 0.86 (21.8) | 0.69 (17.5) | 0.56 (14.2) | 0.41 (10.4) | 0.28 (7.1) | 7800 (537) | 3900 (268) |
| 3/8 | 1/4 | SS-PRB-NS6-RT4 | 1.19 (30.2) | 0.69 (17.5) | 0.56 (14.2) | 0.59 (15.0) | 0.38 (9.6) | 6600 (454) | 3300 (227) |
| 1/2 | 1/8 | SS-PRB-NS8-RT2 | 1.08 (27.4) | 0.87 (22.2) | 0.75 (19.1) | 0.41 (10.4) | 0.28 (7.1) | 8300 (571) | 4400 (303) |
| 1/2 | 1/4 | SS-PRB-NS8-RT4 | 1.08 (27.4) | 0.87 (22.2) | 0.75 (19.1) | 0.59 (15.0) | 0.41 (10.4) | 8300 (571) | 4400 (303) |
| 1/2 | 3/8 | SS-PRB-NS8-RT6 | 1.41 (35.8) | 0.87 (22.2) | 0.75 (19.1) | 0.59 (15.0) | 0.47 (11.9) | 5300 (365) | 2600 (179) |
| 3/4 | 1/4 | SS-PRB-NS12-RT4 | 1.08 (27.4) | 1.06 (27.0) | 0.75 (19.1) | 0.59 (15.0) | 0.41 (10.4) | 7300 (502) | 3600 (248) |
| 3/4 | 3/8 | SS-PRB-NS12-RT6 | 1.08 (27.4) | 1.06 (27.0) | 0.75 (19.1) | 0.59 (15.0) | 0.50 (12.7) | 7300 (502) | 3600 (248) |
| 3/4 | 1/2 | SS-PRB-NS12-RT8 | 1.63 (41.4) | 1.06 (27.0) | 0.75 (19.1) | 0.78 (19.8) | 0.62 (15.7) | 4900 (337) | 2400 (165) |
| 1 | 1/4 | SS-PRB-NS16-RT4 | 1.37 (34.8) | 1.37 (34.9) | 0.94 (23.9) | 0.59 (15.0) | 0.41 (10.4) | 6500 (447) | 3200 (220) |
| 1 | 3/8 | SS-PRB-NS16-RT6 | 1.37 (34.8) | 1.37 (34.9) | 0.94 (23.9) | 0.59 (15.0) | 0.50 (12.7) | 6500 (447) | 3200 (220) |
| 1 | 1/2 | SS-PRB-NS16-RT8 | 1.37 (34.8) | 1.37 (34.9) | 0.94 (23.9) | 0.78 (19.8) | 0.62 (15.7) | 6500 (447) | 3200 (220) |
| 1 | 3/4 | SS-PRB-NS16-RT12 | 1.85 (47.0) | 1.37 (34.9) | 0.94 (23.9) | 0.81 (20.6) | 0.88 (22.4) | 5300 (365) | 2600 (179) |
| 1 1/4 | 3/4 | SS-PRB-NS20-RT12 | 1.47 (37.3) | 1.75 (44.5) | 0.94 (23.9) | 0.81 (20.6) | 0.88 (22.4) | 6000 (410) | 3000 (205) |
| 1 1/4 | 1 | SS-PRB-NS20-RT16 | 1.47 (37.3) | 1.75 (44.5) | 0.94 (23.9) | 1.00 (25.4) | 0.88 (22.4) | 3500 (241) | 1750 (120) |
| 1 1/2 | 1 | SS-PRB-NS24-RT16 | 1.58 (40.1) | 2.00 (50.8) | 1.03 (26.2) | 1.00 (25.4) | 0.88 (22.4) | 5000 (344) | 2500 (172) |
| 1 1/2 | 1 1/4 | SS-PRB-NS24-RT20 | 2.20 (56.0) | 2.13 (54.0) | 1.03 (26.2) | 1.00 (25.4) | 1.34 (34.0) | 5000 (344) | 2500 (172) |
