Приварні фітинги
Приварні фітинги для нерозбірних трубних вузлів: з’єднувачі, кутники та переходи. Підбираємо виконання під розміри трубки, матеріал і спосіб зварювання. Каталожні позиції доступні під замовлення.
Приварне з’єднання трубного вузла
Приварний фітинг застосовують, коли проєкт передбачає зварне з’єднання трубопровідних компонентів. У картках категорії представлені GLOBAL та FITOK, зокрема вироби GLOBAL із позначеннями GV-451-OWU. У каталозі FITOK є група 6W та окремі високочисті приварні виконання. Відповідну групу вибирають за призначенням лінії, а не лише за назвою «фітинг під приварку».

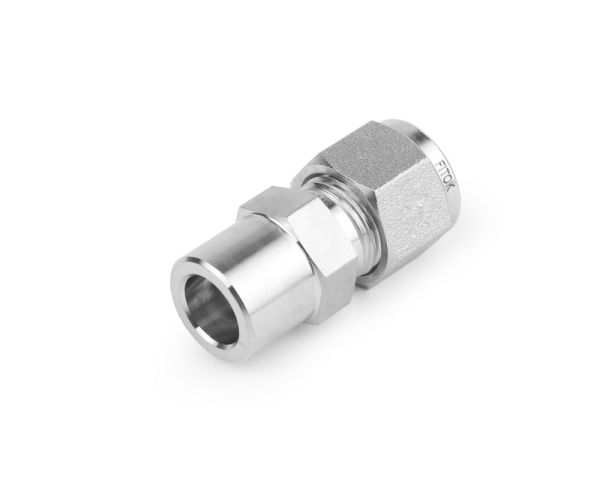

Зварювання встик і в розтруб
Кінець під зварювання встик та кінець під зварювання в розтруб мають різну геометрію. Для підбору потрібні зовнішній діаметр, товщина стінки й параметри труби або трубки, до якої приєднується виріб. Якщо передбачене орбітальне зварювання, зазначте це окремо: доступність кінця та потрібні розміри звіряють за кресленням конкретного виконання.
Конфігурації та матеріал
З’єднувач продовжує лінію, кутник змінює її напрямок, перехід поєднує різні діаметри або типи кінців. Для нержавіючого фітинга потрібно визначити марку сталі й сумісність матеріалів з’єднуваних компонентів. На кресленні перевіряють довжину, прохід та монтажний простір. Різьбовий кінець комбінованого переходу має власні вимоги до ущільнення й рейтингу.
Якість вузла залежить від виконання монтажу
Герметичність зварного вузла визначають конструкція, матеріал, підготовка поверхонь, процедура зварювання й контроль шва. Саме слово «приварний» не є гарантією відсутності витоків або ресурсу на десятиліття. Допустимий тиск і температуру перевіряють за документацією фітинга та трубки. Для чистих газових ліній додатково погоджують обробку поверхні, очищення й пакування.
Приварний фітинг у складі лінії
У зварному вузлі фітинг утворює поворот, відгалуження, перехід розміру або стикує трубку з іншим компонентом. Специфікацію складають за схемою з розмірами ділянок. Для редукційного переходу потрібні обидва діаметри та стінки; для кутника — геометрія й монтажне місце. Якщо один кінець приварний, а інший різьбовий, їх визначають окремо. Це допомагає перевірити відповідність трубкам і обладнанню до виготовлення вузла, коли зміна компонента ще не потребує переробки готового стику.
Загальноприладове та високочисте виконання
Для процесної лінії й високочистої газової системи вимоги можуть відрізнятися. Крім матеріалу та розмірів, для чистого газу задають обробку контактної поверхні, очищення й пакування. Для зварювання потрібні доступ до стику та геометрія кінця. Тому загальні 6W і спеціальні UHP виконання порівнюють за специфікацією, а не вважають взаємозамінними за назвою. Якщо вимоги вже встановлені виробником обладнання, додайте їх до запиту разом із кресленням та параметрами трубки.
Дані для зварного переходу
Приклад запиту: матеріал обох трубок, зовнішні діаметри, стінки, тип кінця та конфігурація. Додайте середовище, режим і кількість. Для повторення вузла потрібні артикул або креслення чинної деталі; для нового — схема ділянок. Підготовку кінців і документи уточнюють окремо. Приварний фітинг не визначає самостійно якість готового шва: монтажна технологія належить до вимог установки.
Дані для підбору
- Тип зварювання й геометрія всіх кінців.
- Зовнішній діаметр, стінка, матеріал труби або трубки.
- Тиск, температура та склад робочого середовища.
- Креслення, вимоги до поверхні, артикул і кількість.
Питання про вибір
Чи підходить будь-який приварний фітинг для орбітального зварювання?
Ні, потрібно звірити геометрію кінця, діаметр, стінку, матеріал і вимоги процесу зварювання. Для високочистої лінії додатково задають поверхню та підготовку. Саме слово «приварний» не підтверджує можливості установки в обрану зварювальну головку.
Що надати для заміни зварного переходу?
Найкраще надати артикул або креслення, а також розміри обох трубних кінців і матеріал. Якщо елемент має трубне та різьбове приєднання, опишіть кожне. Режим лінії та монтажний простір допоможуть перевірити потрібне виконання.
Ціна, замовлення та каталоги
Надішліть артикул, кількість або специфікацію через контакти. Ціну, комплектацію та строк поставки узгоджуємо для потрібного виконання. Позиції з опублікованих каталогів виробників постачаємо під замовлення, зокрема коли для них ще немає окремої картки на сайті.
