Різьбові фітинги
Різьбові фітинги FITOK і GLOBAL для приладових та промислових систем. Підбираємо переходи, з’єднувачі й заглушки за стандартом різьби, матеріалом і робочими умовами; ціну узгоджуємо за специфікацією.
З’єднання різьбових портів і компонентів
Різьбовий фітинг з’єднує порти клапанів, регуляторів, приладів та трубних вузлів. У цій категорії є вироби GLOBAL і FITOK; у загальному каталозі FITOK різьбові фітинги представлені групою 6P. Вибір починають із типу кінців: зовнішня або внутрішня різьба на кожному боці, однаковий розмір чи перехід між різними портами.
NPT, BSPT і BSPP: важлива різниця
Конічна та паралельна різьба мають різні вимоги до з’єднання й ущільнення. NPT, BSPT та BSPP не можна вважати взаємозамінними лише через однакове позначення в дюймах. Для перевірки надайте стандарт, розмір та, за потреби, крок. Спосіб ущільнення визначають за конструкцією кінця й документацією; особливо це важливо для переходу між різними стандартами.
Перехідники, трійники та заглушки

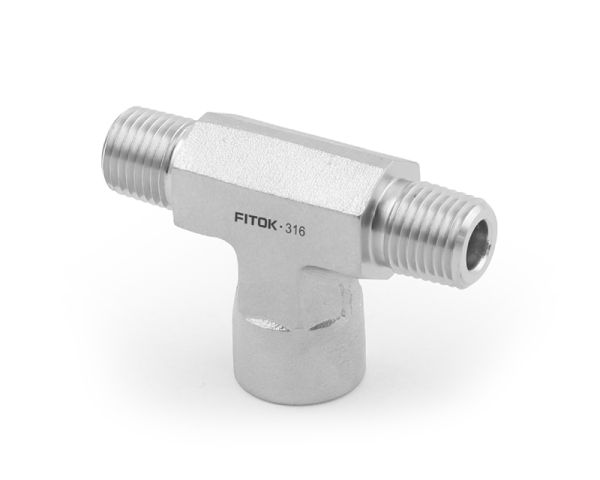

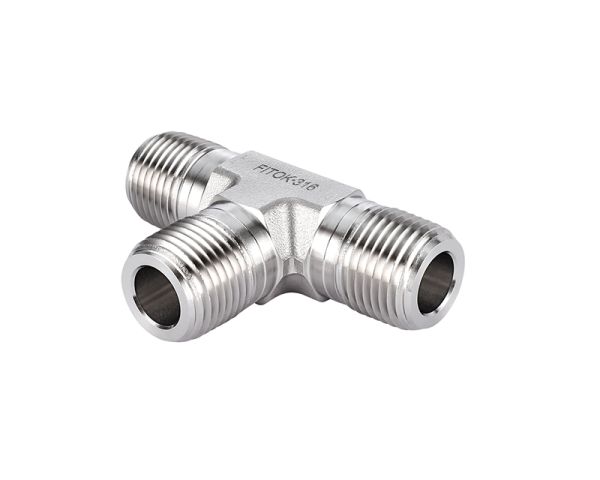

Прямі адаптери змінюють тип або розмір приєднання; кутники змінюють напрямок; трійники й хрестовини утворюють відгалуження. Заглушку підбирають під зовнішній чи внутрішній порт потрібного стандарту. Для повної специфікації вкажіть усі кінці та прохідний перетин, якщо він важливий для витрати. Позначення розміру різьби не є значенням пропускної здатності.
Матеріал і робочий режим
Для нержавіючого фітинга уточніть потрібну марку сталі та сумісність із середовищем. Робочий тиск перевіряють за конкретним типом, розміром, матеріалом і температурою; максимум каталогу не переноситься на кожний адаптер. Розбірне з’єднання полегшує заміну компонентів, але можливість демонтажу визначає стан і регламент системи, а не саме існування різьби.
Різьбові переходи в реальному вузлі
Поширена задача — з’єднати порт приладу з клапаном або адаптером, коли кінці мають різне виконання. Спочатку визначають пряме з’єднання, поворот або відгалуження, а потім описують стандарт і розмір кожного порту. Для перехідника із зовнішньою та внутрішньою різьбою важливо не переплутати їх місця. Якщо габарит обмежений, додайте потрібну монтажну довжину або креслення. Так можна перевірити каталожну комбінацію без припущення, що будь-які два різьбові компоненти з’єднуються одним адаптером.
Матеріал та ущільнювальна поверхня
У специфікації потрібна вимога до матеріалу, а не лише загальний напис «нержавійка». Для середовища важливі контактні поверхні й режим; для приєднання — передбачений конструкцією спосіб ущільнення. Не всі паралельні різьби ущільнюються по самій різьбі. Якщо чинний вузол має прокладку або окрему ущільнювальну поверхню, зазначте це на кресленні. Комплектування такого стику перевіряють разом. Вимоги до чистоти й документів також вказують до вибору артикулу, щоб порівняти відповідні виконання.
Порівняння артикулу й аналога
Порівнюють обидва кінці, прохід, матеріал та монтажні розміри. У трійнику окремо описують кожний порт; у заглушці уточнюють, який порт вона закриває. Якщо стандарт установленої деталі невідомий, потрібна документація обладнання або вимірювальне креслення. Надайте також середовище, тиск і температуру. Ціна аналога має стосуватися погодженого виконання, а не будь-якого виробу тієї ж загальної групи.
Дані для підбору
- Повне позначення різьби кожного порту.
- Зовнішнє чи внутрішнє виконання та конфігурація.
- Середовище, тиск, температура й потрібний матеріал.
- Артикул або креслення переходу та кількість.
Питання про вибір
Чи достатньо вказати різьбу 1/4 дюйма?
Ні, потрібні стандарт і зовнішнє або внутрішнє виконання кожного порту. NPT, BSPT і BSPP з однаковим номінальним розміром мають різну геометрію й умови ущільнення. Для невідомого порту надайте документацію обладнання або креслення.
Як замовити перехід між різними портами?
Опишіть обидва кінці, потрібну конфігурацію та матеріал. Якщо важливий прохідний перетин або габарит, додайте ці вимоги. Можливість потрібної комбінації перевіряють за каталогом; назва «універсальний перехідник» не задає сумісне виконання.
Ціна, замовлення та каталоги
Надішліть артикул, кількість або специфікацію через контакти. Ціну, комплектацію та строк поставки узгоджуємо для потрібного виконання. Позиції з опублікованих каталогів виробників постачаємо під замовлення, зокрема коли для них ще немає окремої картки на сайті.
