Фітинги
Фітинги FITOK і GLOBAL для трубних, приладових і промислових ліній. Оберіть обтискне, різьбове або приварне з’єднання та потрібну конфігурацію. Каталожні виконання також постачаємо під замовлення.
Яке з’єднання потрібне для вашої лінії
Фітинг з’єднує ділянки трубної системи, змінює напрямок або діаметр, створює відгалуження чи підключає трубку до приладу. Цей розділ допомагає вибрати спосіб з’єднання. Для деталізації розміру й артикулу перейдіть у відповідну групу: обтискні, різьбові або приварні фітинги. Одного позначення «фітинг для труб» недостатньо для сумісності з обладнанням.
Обтиск, різьба чи зварювання
Обтискний кінець підбирають за зовнішнім діаметром і характеристиками трубки; гайка та ферули формують з’єднання за інструкцією серії. Різьбовий кінець визначають за стандартом, розміром та зовнішнім або внутрішнім виконанням. Приварний кінець вибирають під розміри трубки чи труби й спосіб зварювання. У переході можуть поєднуватися різні типи кінців, тому потрібно визначити кожний порт.
Конфігурації та матеріали

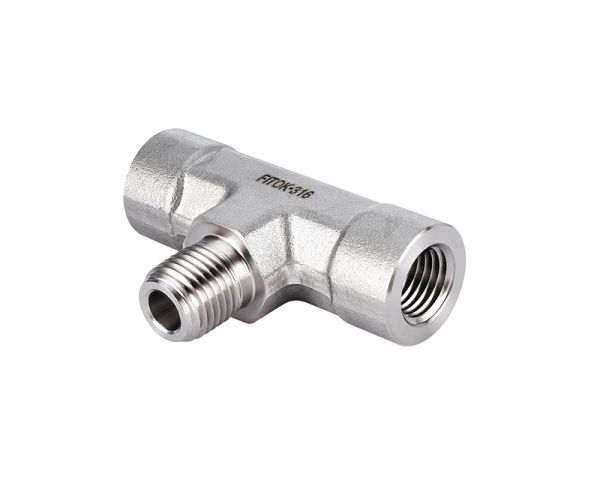

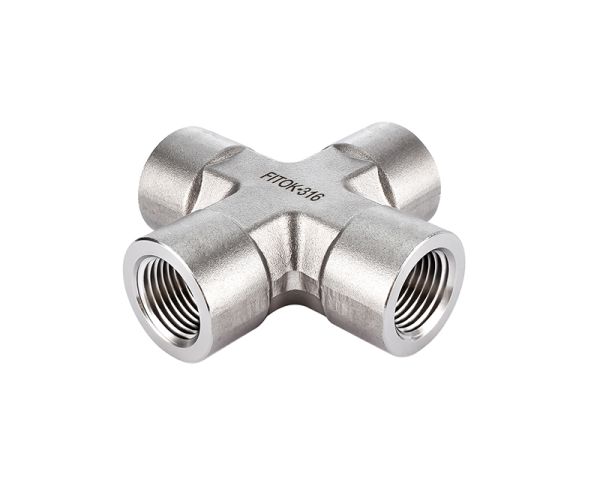

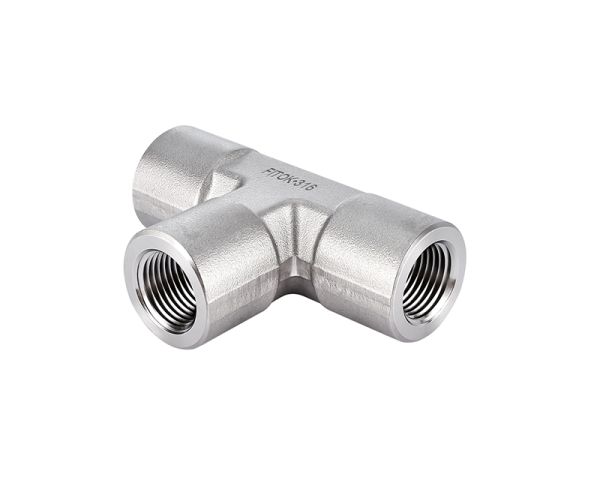

Для прямої ділянки застосовують з’єднувач, для повороту — кутник, для відгалуження — трійник або хрестовину. Редукційний перехід з’єднує різні розміри, а прохідне виконання призначене для панельного монтажу. У каталогах FITOK є трубні групи 6D, різьбові 6P та приварні 6W; у GLOBAL — власні позначення груп. Матеріал і доступність комбінації визначають за повним артикулом.
Тиск та сумісність компонентів
Допустимий режим вузла залежить від трубки, фітинга, обох приєднань і температури. Рейтинг іншої серії або випробувальний тиск не замінює робочий. Для заміни деталі надайте виробника й серію наявного вузла: близькі розміри не підтверджують сумісність гайок, кілець або різьб. Для агресивного середовища окремо перевіряють матеріали контактних деталей.
Комплектація приладової та процесної лінії
У приладовому вузлі одна ділянка може містити прямий трубний з’єднувач, перехід до різьбового порту та відгалуження до приладу. Ці компоненти визначають за схемою від джерела до споживача: для кожної точки записують тип приєднання й потрібну функцію. Якщо фітинги комплектують разом із трубками та арматурою, розміри перевіряють на всіх стиках. Так специфікація враховує весь вузол, а не набір зовні схожих деталей. Для замовлення можна надати креслення з позначеними кінцями замість готового артикулу кожної позиції.
Як порівняти способи з’єднання
Порівняння обтискного, різьбового та приварного рішення починають із вимог до монтажу й обслуговування. Обтиск потребує відповідної трубки та інструмента, різьба — визначеного порту й ущільнення, зварювання — сумісної геометрії та технології. Далі оцінюють доступність точки для складання, можливість передбаченого демонтажу й умови процесу. Вартість окремого фітинга не описує вартість монтажного вузла. У заявці можна вказати допустимі способи з’єднання, щоб порівняти каталожні виконання за однаковою задачею, матеріалом та режимом роботи.
Специфікація для нового вузла та заміни
Для нового вузла надайте схему, параметри трубок і портів обладнання. Для заміни додайте артикул установленої деталі та причину підбору: інший матеріал, перехід до нового приладу чи зміна розміру. Це різні задачі, тому комплект даних відрізняється. У переліку окремо позначте гайки, ферули або інші компоненти, якщо потрібні не повні фітинги. Їх включення й сумісність перевіряють за серією. Для проєктної поставки корисно розділити перелік за вузлами та вказати кількість однакових збірок.
Дані для підбору
- Середовище, робочий тиск і температура.
- Тип і розмір кожного кінця, стандарт різьби.
- Зовнішній діаметр, матеріал та стінка трубки.
- Конфігурація, матеріал фітинга, артикул і кількість.
Питання про вибір
Чи можна підібрати аналог іншого виробника?
Так, підбір починають із повного артикулу або креслення. Порівнюють тип кожного кінця, розміри, матеріали та робочі умови. Для трубного обтиску також перевіряють вимоги до трубки й парних компонентів; однаковий зовнішній вигляд не підтверджує взаємозамінність.
Чи можна замовити різні фітинги однією специфікацією?
Надайте перелік артикулів і кількість кожної позиції або схему вузла. Для переходів без визначеного коду потрібні обидва кінці. Склад поставки, ціна та строк погоджуються за переліком; наявність однієї позиції не визначає строк усього комплекту.
Ціна, замовлення та каталоги
Надішліть артикул, кількість або специфікацію через контакти. Ціну, комплектацію та строк поставки узгоджуємо для потрібного виконання. Позиції з опублікованих каталогів виробників постачаємо під замовлення, зокрема коли для них ще немає окремої картки на сайті.
