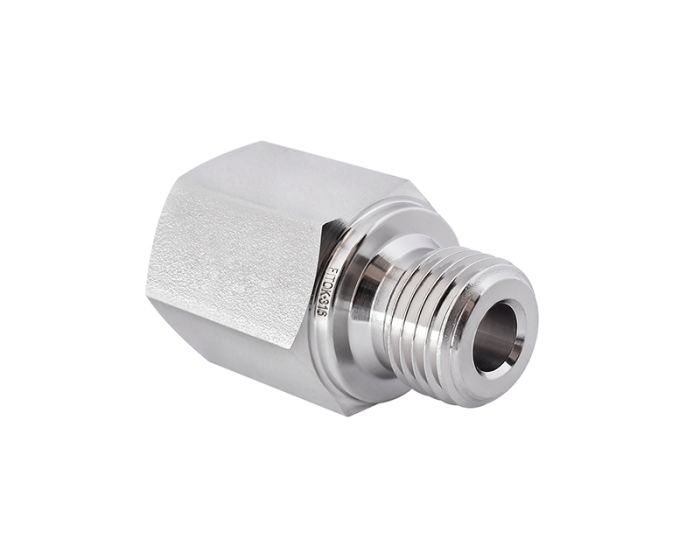

Адаптер (внутрішня різьба NPT х зовнішню паралельну різьбу RS)
Артикул:
SS-PA-NS-RS
Залишити відгук
Доступний до замовлення
Способи доставки
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз з магазину
- Інші транспортні служби
Способи оплати
- Готівкою при отриманні
- Безготівковий переказ
- Приват 24
Алаптер
Приєднання: внутрішня різьба NPT х зовнішню паралельну різьбу RS
Допустимий діапазон робочих температур залежить від розміру приєднання та матеріалу виробу. Відповідні значення для кожного виконання наведені в таблиці розмірів і технічних характеристик
Розмір внутрішньої різьби NPT |
Розмір зовнішньої паралельної різьби |
Артикул (316 SS) |
Розміри, дюйм (мм) |
Робочий тиск, psig (бар) |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L | F | B | Bx | D | E | Нержавіюча сталь 316 | Латунь | |||
| 1/8" | 1/8" | SS-PA-NS2-RS2 | 0.99 (25.1) | 0.56 (14.3) | 0.41 (10.4) | 0.28 (7.1) | 0.54 (13.7) | 0.16 (4.1) | 6500 (447) | 3200 (220) |
| 1/4" | 1/4" | SS-PA-NS4-RS4 | 1.32 (33.5) | 0.75 (19.1) | 0.41 (10.4) | 0.44 (11.2) | 0.71 (18.0) | 0.23 (5.8) | 6600 (454) | 3300 (227) |
| 3/8" | 3/8" | SS-PA-NS6-RS6 | 1.41 (35.8) | 0.87 (22.2) | 0.59 (15.0) | 0.44 (11.2) | 0.85 (21.6) | 0.31 (7.9) | 5300 (365) | 2600 (179) |
| 1/2" | 1/2" | SS-PA-NS8-RS8 | 1.74 (44.2) | 1.06 (27.0) | 0.59 (15.0) | 0.56 (14.2) | 1.02 (25.9) | 0.47 (11.9) | 4900 (337) | 2400 (165) |
| 3/4" | 3/4" | SS-PA-NS12-RS12 | 1.89 (48.0) | 1.31 (33.3) | 0.81 (20.6) | 0.62 (15.7) | 1.26 (32.0) | 0.62 (15.7) | 4600 (316) | 2300 (158) |
| 1" | 1" | SS-PA-NS16-RS16 | 2.10 (53.3) | 1.63 (41.3) | 1.00 (25.4) | 0.72 (18.3) | 1.53 (38.9) | 0.78 (19.8) | 4400 (303) | 2200 (151) |
Доступні матеріали для виготовлення:
SS - Нержавіюча сталь 316
S4 - Нержавіюча сталь 304
904L - Нержавіюча сталь 904L
M - Сплав 400
INC - Сплав 600
HC - Сплав С-276
CS - Вуглецева сталь
B - Латунь
-
Приєднання 1:Внутрішня різьба NPT
-
Приєднання 2:Зовнішня паралельна (циліндрична) різьба
-
Зовнішня паралельна (циліндрична) різьба:1/8", 1/4", 3/8", 1/2", 3/4", 1"
-
Внутрішня різьба NPT:1/8", 1/4", 3/8", 1/2", 3/4", 1"
-
Виробник:FITOK
