Обтискні фітинги

Обтискні фітинги для інструментальних трубок

Обтискні, або компресійні, фітинги з’єднують трубки з іншими ділянками лінії, клапанами та приладами. У двокільцевій конструкції з’єднання формують корпус, гайка, переднє та заднє обтискні кільця — ферули. Трубний кінець такого фітинга монтують без зварювання за інструкцією виробника. Для надійного з’єднання важливо правильно підібрати трубку та виконати підготовку й затягування.

Асортимент FITOK і GLOBAL

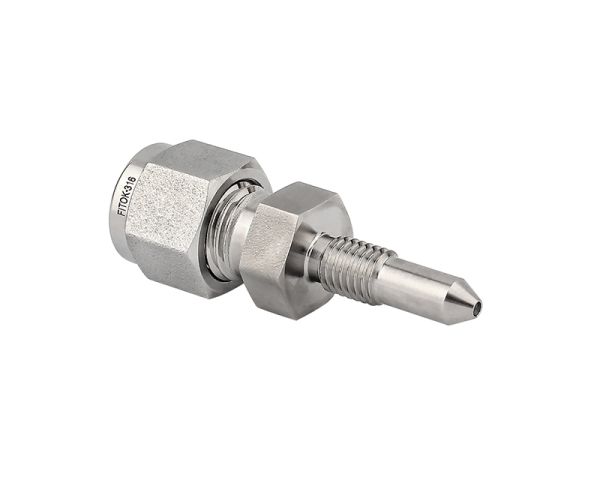

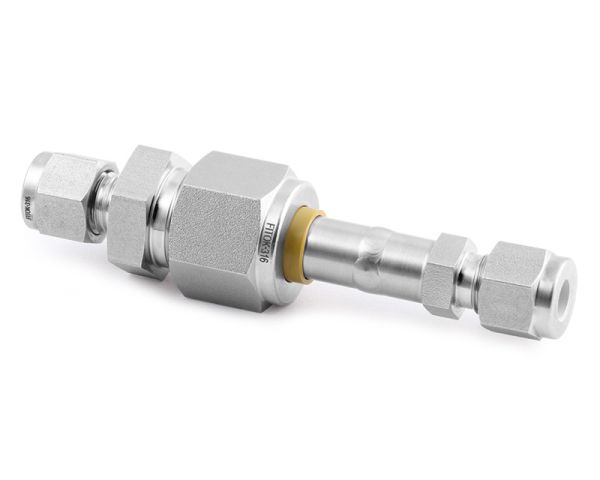

У категорії представлені фітинги FITOK і GLOBAL під метричні та дюймові трубки. Основні групи — прямі з’єднувачі й редукційні переходи, кутники, трійники, прохідні фітинги для монтажу через панель, переходи з трубного кінця на різьбу, гайки та обтискні кільця.

У позначеннях FITOK, зокрема, CM означає перехід на зовнішню різьбу, CF — на внутрішню, U — з’єднувач. Для GLOBAL приклади відповідних груп — GV-4-MC, GV-5-FC та GV-6-U. Повний артикул визначає розміри й виконання. Префікс SS у схемі замовлення FITOK означає нержавіючу сталь 316; інші матеріали вибирають за вимогами середовища та таблицею доступних виконань.

Як правильно вибрати розмір і з’єднання

• Вкажіть зовнішній діаметр трубки та одиниці вимірювання: міліметри або дюйми. Наприклад, 6 мм і 1/4 дюйма — різні розміри.
• Надайте матеріал, товщину стінки та дані про стан трубки; вимоги до твердості й відпалу перевіряють за каталогом виробника.
• Для різьбового кінця визначте стандарт і розмір: NPT, BSPT, BSPP або інше виконання. Однакове числове позначення не означає однакову різьбу.
• Укажіть середовище, робочий тиск і температуру, конфігурацію фітинга та кількість.

Для обтискного вузла не застосовують один універсальний допустимий тиск. Потрібно врахувати трубку, матеріали, температуру та обмеження кожного кінця фітинга. Для заміни гайок чи ферул надайте виробника й серію наявного вузла — сумісність деталей перевіряють за документацією.

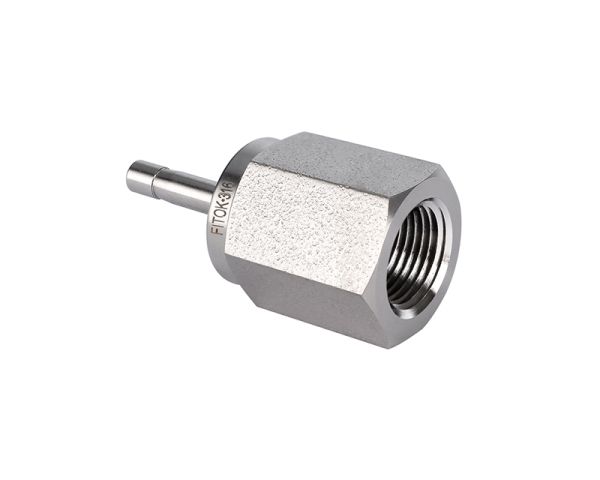

Прямі з’єднувачі, переходи та фітинги з різьбою

Прямий обтискний з’єднувач використовують для продовження трубної лінії, редукційний — для переходу між різними діаметрами. Кутник змінює напрямок, трійник створює відгалуження, а прохідний фітинг дає змогу провести з’єднання через панель. Для підключення трубки до різьбового порту потрібен перехід із відповідним стандартом різьби та її зовнішнім або внутрішнім виконанням.

Трубний і різьбовий кінці можуть мати різні розміри. Наприклад, у позначенні FITOK SS-CM-FL2-RT2 трубний кінець призначений для трубки 1/8 дюйма, а інший має зовнішню конічну різьбу RT 1/8 дюйма. Позначення обох кінців потрібно переносити в специфікацію повністю.

Гайки, ферули та повторне складання

Для заміни переднього чи заднього обтискного кільця вкажіть виробника, серію та розмір наявного фітинга. Схожий зовнішній вигляд або розмір гайки не доводить сумісність деталей різних серій чи брендів. Можливість повторного складання та порядок затягування визначають за інструкцією саме цього виробника.

Зварювання не потрібне для обтискного трубного кінця; це не означає, що будь-який виріб у розділі має лише обтискні кінці. Перед замовленням перевірте повну конфігурацію переходу. Для газової лінії додатково звіряють вимоги до трубки та ущільнення всіх з’єднань.

Замовлення за артикулом або специфікацією

Надішліть артикул і кількість або параметри з’єднання, щоб отримати ціну обтискних фітингів і строк поставки. Вироби з технічних каталогів FITOK і GLOBAL також доступні під замовлення, навіть якщо на сайті немає окремої картки.

Для комплектування лінії перегляньте інструментальні труби. Якщо потрібен вузол без обтискного трубного кінця, порівняйте різьбові та приварні фітинги.

Для закупівлі в Україні, зокрема партії для підприємства або оптового замовлення, надішліть специфікацію з кількістю кожної позиції через форму запиту. Ціна залежить від обраного артикулу, матеріалів, приєднань і кількості. У пропозиції погоджуємо склад замовлення та умови поставки; строк для потрібних виробів уточнюємо окремо.
