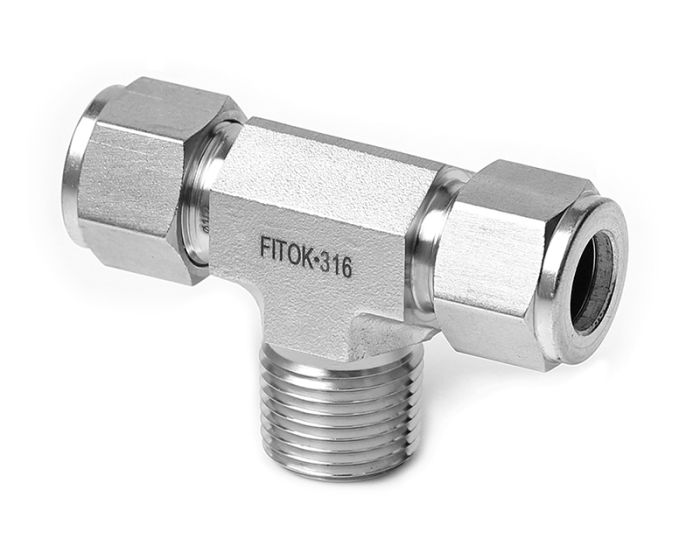

Трійник (обтискна муфта під трубку (мм) х зовнішню різьбу NPT х обтискну муфту під трубку (мм))

Зовнішній діаметр трубки (мм)

Розмір різьби NPT

Артикул

L

C

G

F

E

B

Lx

6

1/8

SS-TTM-ML6-NS2

27.0(1.06)

15.3(0.60)

14.0(0.55)

12.7(0.50)

4.8(0.19)

9.7(0.38)

18.8(0.74)

6

1/4

SS-TTM-ML6-NS4

27.0(1.06)

15.3(0.60)

14.0(0.55)

12.7(0.50)

4.8(0.19)

14.2(0.56)

23.4(0.92)

8

1/8

SS-TTM-ML8-NS2

29.9(1.18)

16.2(0.64)

16.0(0.63)

15.9(0.63)

4.8(0.19)

9.7(0.38)

20.8(0.82)

8

1/4

SS-TTM-ML8-NS4

29.9(1.18)

16.2(0.64)

16.0(0.63)

15.9(0.63)

6.4(0.25)

14.2(0.56)

25.4(1.00)

10

1/4

SS-TTM-ML10-NS4

33.5(1.32)

17.2(0.68)

19.0(0.75)

20.6(0.81)

7.1(0.28)

14.2(0.56)

28.2(1.11)

10

3/8

SS-TTM-ML10-NS6

33.5(1.32)

17.2(0.68)

19.0(0.75)

20.6(0.81)

7.9(0.31)

14.2(0.56)

28.2(1.11)

12

1/4

SS-TTM-ML12-NS4

36.0(1.42)

22.8(0.90)

22.0(0.87)

20.6(0.81)

7.1(0.28)

14.2(0.56)

28.2(1.11)

12

3/8

SS-TTM-ML12-NS6

36.0(1.42)

22.8(0.90)

22.0(0.87)

20.6(0.81)

9.5(0.37)

14.2(0.56)

28.2(1.11)

12

1/2

SS-TTM-ML12-NS8

36.0(1.42)

22.8(0.90)

22.0(0.87)

20.6(0.81)

9.5(0.37)

19.1(0.75)

33.0(1.30)

16

1/2

SS-TTM-ML16-NS8

38.8(1.53)

24.4(0.96)

25.0(0.98)

25.4(1.00)

11.9(0.47)

19.1(0.75)

35.8(1.41)
