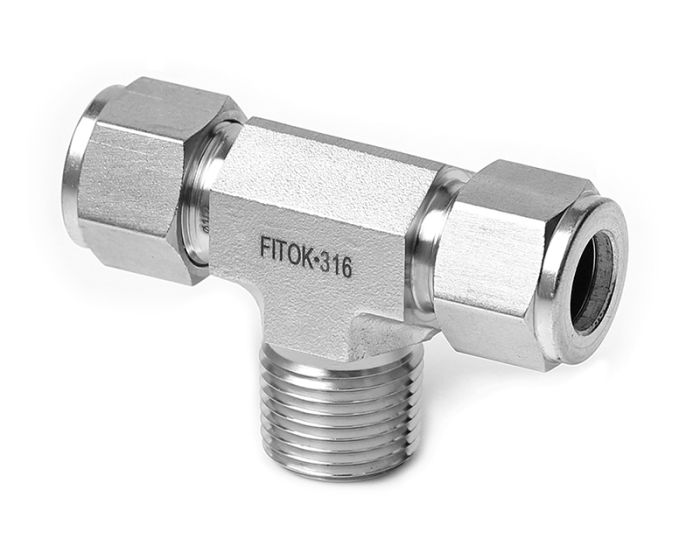

Трійник (обтискна муфта під трубку" х зовнішню різьбу NPT х обтискну муфту під трубку")
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз з магазину
- Інші транспортні служби
- Готівкою при отриманні
- Безготівковий переказ
- Приват 24
|
Зовнішній діаметр трубки (дюйми) |
Розмір різьби NPT |
Артикул |
L |
C |
G |
F |
E |
B |
Lx |
|
1/8 |
1/8 |
SS-TTM-FL2-NS2 |
0.93(23.6) |
0.50(12.7) |
0.44(11.1) |
0.44(11.1) |
0.09(2.3) |
0.38(9.7) |
0.70(17.8) |
|
1/8 |
1/4 |
SS-TTM-FL2-NS4 |
0.97(24.6) |
0.50(12.7) |
0.44(11.1) |
0.50(12.7) |
0.09(2.3) |
0.56(14.2) |
0.92(23.4) |
|
3/16 |
1/8 |
SS-TTM-FL3-NS2 |
0.96(24.4) |
0.54(13.7) |
0.50(12.7) |
0.44(11.1) |
0.12(3.0) |
0.38(9.7) |
0.70(17.8) |
|
1/4 |
1/8 |
SS-TTM-FL4-NS2 |
1.06(26.9) |
0.60(15.2) |
0.56(14.3) |
0.50(12.7) |
0.19(4.8) |
0.38(9.7) |
0.74(18.8) |
|
1/4 |
1/4 |
SS-TTM-FL4-NS4 |
1.06(26.9) |
0.60(15.2) |
0.56(14.3) |
0.50(12.7) |
0.19(4.8) |
0.56(14.2) |
0.92(23.4) |
|
5/16 |
1/8 |
SS-TTM-FL5-NS2 |
1.17(29.7) |
0.64(16.3) |
0.63(15.9) |
0.63(15.9) |
0.19(4.8) |
0.38(9.7) |
0.82(20.8) |
|
5/16 |
1/4 |
SS-TTM-FL5-NS4 |
1.17(29.7) |
0.64(16.3) |
0.63(15.9) |
0.63(15.9) |
0.25(6.4) |
0.56(14.2) |
1.01(25.7) |
|
3/8 |
1/4 |
SS-TTM-FL6-NS4 |
1.20(30.5) |
0.66(16.8) |
0.69(17.5) |
0.63(15.9) |
0.28(7.1) |
0.56(14.2) |
1.00(25.4) |
|
3/8 |
3/8 |
SS-TTM-FL6-NS6 |
1.31(33.3) |
0.66(16.8) |
0.69(17.5) |
0.81(20.6) |
0.28(7.1) |
0.56(14.2) |
1.11(28.2) |
|
1/2 |
3/8 |
SS-TTM-FL8-NS6 |
1.42(36.1) |
0.90(22.9) |
0.87(22.2) |
0.81(20.6) |
0.38(9.7) |
0.56(14.2) |
1.11(28.2) |
|
1/2 |
1/2 |
SS-TTM-FL8-NS8 |
1.42(36.1) |
0.90(22.9) |
0.87(22.2) |
0.81(20.6) |
0.41(10.4) |
0.75(19.1) |
1.30(33.0) |
|
5/8 |
1/2 |
SS-TTM-FL10-NS8 |
1.53(38.9) |
0.96(24.4) |
1.00(25.4) |
1.00(25.4) |
0.47(11.9) |
0.75(19.1) |
1.41(35.8) |
|
3/4 |
3/4 |
SS-TTM-FL12-NS12 |
1.57(39.9) |
0.96(24.4) |
1.13(28.6) |
1.06(27.0) |
0.62(15.7) |
0.75(19.1) |
1.45(36.8) |
|
7/8 |
3/4 |
SS-TTM-FL14-NS12 |
1.88(47.8) |
1.02(25.9) |
1.25(31.8) |
1.37(34.9) |
0.62(15.7) |
0.75(19.1) |
1.87(47.5) |
|
1 |
3/4 |
SS-TTM-FL16-NS12 |
1.94(49.3) |
1.23(31.2) |
1.50(38.1) |
1.37(34.9) |
0.62(15.7) |
0.75(19.1) |
1.87(47.5) |
|
1 |
1 |
SS-TTM-FL16-NS16 |
1.94(49.3) |
1.23(31.2) |
1.50(38.1) |
1.37(34.9) |
0.88(22.4) |
0.94(23.9) |
1.84(46.7) |
Доступні матеріали для виготовлення:
SS - Нержавіюча сталь 316
S4 - Нержавіюча сталь 304
S1 - Нержавіюча сталь 321
904L - Нержавіюча сталь 904L
TI - Титан (марка 4)
D5 - Дуплекс 2205
D7 - Дуплекс 2507
A20 - Сплав 20
M - Сплав 400
INC - Сплав 600
A65 - Сплав 625
HC - Сплав С-276
CS - Вуглецева сталь
AL - Алюміній
B - Латунь
PA - Нейлон
T - PTFE
-
Приєднання 1:Обтискна муфта ('')
-
Приєднання 2:Зовнішня різьба NPT
-
Приєднання 3:Обтискна муфта ('')
-
Обтискна муфта (''):1", 7/8", 3/4", 5/8", 1/2", 3/8", 5/16", 1/4", 3/16", 1/8"
-
Зовнішня різьба (NPT):1/8", 1/4", 3/8", 1/2", 1", 3/4"
-
Виробник:FITOK
