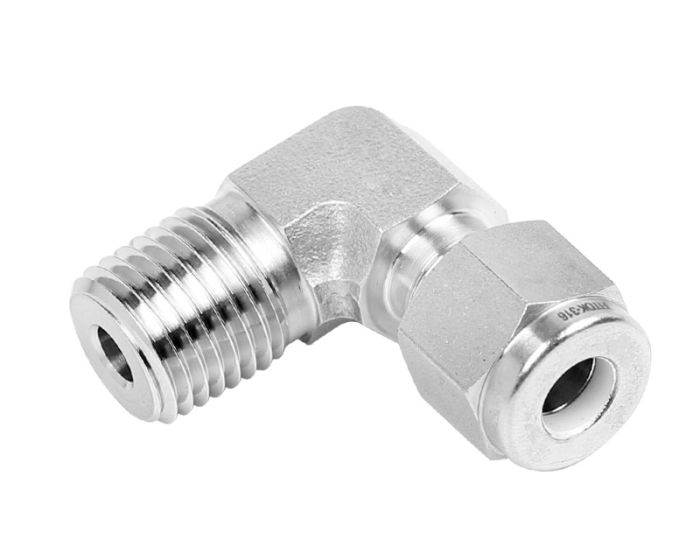

Кутник з зовнішньою різьбою (обтискна муфта під трубку " х зовнішню різьбу NPT)

Артикул: SS-LM-FL-NS
Кутник з зовнішньою різьбою (обтискна муфта під трубку " х зовнішню різьбу NPT) Кутник з зовнішньою різьбою (обтискна муфта під трубку " х зовнішню різьбу NPT)
Кутник з зовнішньою різьбою (обтискна муфта під трубку " х зовнішню різьбу NPT)
Кутник з зовнішньою різьбою (обтискна муфта під трубку " х зовнішню різьбу NPT)
( 0 )
FITOK
Залишити відгук
Доступний до замовлення
Варіант:
− +
Способи доставки
  • Самовивіз з Нової пошти
  • Кур'єр Нової Пошти
  • Самовивіз з магазину
  • Інші транспортні служби
Способи оплати
  • Готівкою при отриманні
  • Безготівковий переказ
  • Приват 24
Опис Характеристики Відгуки
Опис





 NPT
Thread
Size		   L
in. (mm)		 C
in. (mm)		 G
in. (mm)		 F
in. (mm)		 E
in. (mm)		 B
in. (mm)		 Lx
in. (mm)
1/16 1/16 SS-LM-FL1-NS1 0.75 (19.1) 0.34 (8.6) 0.31 (7.9) 0.44 (11.1) 0.05 (1.3) 0.38 (9.7) 0.70 (17.8)
1/16 1/8 SS-LM-FL1-NS2 0.75 (19.1) 0.34 (8.6) 0.31 (7.9) 0.44 (11.1) 0.05 (1.3) 0.38 (9.7) 0.70 (17.8)
1/8 1/16 SS-LM-FL2-NS1 0.93 (23.6) 0.50 (12.7) 0.44 (11.1) 0.44 (11.1) 0.09 (2.4) 0.38 (9.7) 0.70 (17.8)
1/8 1/8 SS-LM-FL2-NS2 0.93 (23.6) 0.50 (12.7) 0.44 (11.1) 0.44 (11.1) 0.09 (2.4) 0.38 (9.7) 0.70 (17.8)
1/8 1/4 SS-LM-FL2-NS4 0.97 (24.6) 0.50 (12.7) 0.44 (11.1) 0.50 (12.7) 0.09 (2.4) 0.56 (14.2) 0.92 (23.4)
3/16 1/8 SS-LM-FL3-NS2 1.00 (25.4) 0.54 (13.7) 0.50 (12.7) 0.50 (12.7) 0.12 (3.0) 0.38 (9.7) 0.74 (18.8)
3/16 1/4 SS-LM-FL3-NS4 1.00 (25.4) 0.54 (13.7) 0.50 (12.7) 0.50 (12.7) 0.12 (3.0) 0.56 (14.2) 0.92 (23.4)
1/4 1/16 SS-LM-FL4-NS1 1.06 (26.9) 0.60 (15.2) 0.56 (14.3) 0.50 (12.7) 0.12 (3.0) 0.38 (9.7) 0.74 (18.8)
1/4 1/8 SS-LM-FL4-NS2 1.06 (26.9) 0.60 (15.2) 0.56 (14.3) 0.50 (12.7) 0.19 (4.8) 0.38 (9.7) 0.74 (18.8)
1/4 1/4 SS-LM-FL4-NS4 1.06 (26.9) 0.60 (15.2) 0.56 (14.3) 0.50 (12.7) 0.19 (4.8) 0.56 (14.2) 0.92 (23.4)
1/4 3/8 SS-LM-FL4-NS6 1.17 (29.7) 0.60 (15.2) 0.56 (14.3) 0.69 (17.5) 0.19 (4.8) 0.56 (14.2) 1.03 (26.2)
1/4 1/2 SS-LM-FL4-NS8 1.25 (31.8) 0.60 (15.2) 0.56 (14.3) 0.81 (20.6) 0.19 (4.8) 0.75 (19.1) 1.30 (33.0)
5/16 1/8 SS-LM-FL5-NS2 1.13 (28.7) 0.64 (16.3) 0.63 (15.9) 0.56 (14.3) 0.19 (4.8) 0.38 (9.7) 0.78 (19.8)
5/16 1/4 SS-LM-FL5-NS4 1.13 (28.7) 0.64 (16.3) 0.63 (15.9) 0.56 (14.3) 0.25 (6.4) 0.56 (14.2) 0.96 (24.4)
5/16 3/8 SS-LM-FL5-NS6 1.20 (30.5) 0.64 (16.3) 0.63 (15.9) 0.69 (17.5) 0.25 (6.4) 0.56 (14.2) 1.03 (26.2)
3/8 1/8 SS-LM-FL6-NS2 1.20 (30.5) 0.66 (16.8) 0.69 (17.5) 0.63 (15.9) 0.19 (4.8) 0.38 (9.7) 0.82 (20.8)
3/8 1/4 SS-LM-FL6-NS4 1.20 (30.5) 0.66 (16.8) 0.69 (17.5) 0.63 (15.9) 0.28 (7.1) 0.56 (14.2) 1.00 (25.4)
3/8 3/8 SS-LM-FL6-NS6 1.23 (31.2) 0.66 (16.8) 0.69 (17.5) 0.69 (17.5) 0.28 (7.1) 0.56 (14.2) 1.03 (26.2)
3/8 1/2 SS-LM-FL6-NS8 1.31 (33.3) 0.66 (16.8) 0.69 (17.5) 0.81 (20.6) 0.28 (7.1) 0.75 (19.1) 1.30 (33.0)
3/8 3/4 SS-LM-FL6-NS12 1.46 (37.1) 0.66 (16.8) 0.69 (17.5) 1.06 (27.0) 0.28 (7.1) 0.75 (19.1) 1.45 (36.8)
1/2 1/4 SS-LM-FL8-NS4 1.42 (36.1) 0.90 (22.9) 0.87 (22.2) 0.81 (02.6) 0.28 (7.1) 0.56 (14.2) 1.11 (28.2)
1/2 3/8 SS-LM-FL8-NS6 1.42 (36.1) 0.90 (22.9) 0.87 (22.2) 0.81 (20.6) 0.38 (9.7) 0.56 (14.2) 1.11 (28.2)
1/2 1/2 SS-LM-FL8-NS8 1.42 (36.1) 0.90 (22.9) 0.87 (22.2) 0.81 (20.6) 0.41 (10.4) 0.75 (19.1) 1.30 (33.0)
1/2 3/4 SS-LM-FL8-NS12 1.57 (39.9) 0.90 (22.9) 0.87 (22.2) 1.06 (27.0) 0.41 (10.4) 0.75 (19.1) 1.45 (36.8)
5/8 3/8 SS-LM-FL10-NS6 1.50 (38.1) 0.96 (24.4) 1.00 (25.4) 0.94 (23.8) 0.38 (9.7) 0.56 (14.2) 1.19 (30.2)
5/8 1/2 SS-LM-FL10-NS8 1.50 (38.1) 0.96 (24.4) 1.00 (25.4) 0.94 (23.8) 0.47 (11.9) 0.75 (19.1) 0.38 (35.1)
5/8 3/4 SS-LM-FL10-NS12 1.57 (39.9) 0.96 (24.4) 1.00 (25.4) 1.06 (27.0) 0.50 (12.7) 0.75 (19.1) 1.45 (36.8)
3/4 1/2 SS-LM-FL12-NS8 1.57 (39.9) 0.96 (24.4) 1.13 (28.6) 1.06 (27.0) 0.47 (11.9) 0.75 (19.1) 1.45 (36.8)
3/4 3/4 SS-LM-FL12-NS12 1.57 (39.9) 0.96 (24.4) 1.13 (28.6) 1.06 (27.0) 0.62 (15.7) 0.75 (19.1) 1.45 (36.8)
7/8 3/4 SS-LM-FL14-NS12 1.76 (44.7) 1.02 (25.9) 1.25 (31.8) 1.37 34.9() 0.62 (15.7) 0.75 (19.1) 1.64 (41.7)
1 3/4 SS-LM-FL16-NS12 1.93 (49.0) 1.23 (31.2) 1.50 (38.1) 1.37 (34.9) 0.62 (15.7) 0.75 (19.1) 1.64 (41.7)
1 1 SS-LM-FL16-NS16 1.93 (49.0) 1.23 (49.0) 1.50 (38.1) 1.37 (34.9) 0.88 (22.4) 0.94 (23.9) 1.83 (46.5)
1 1/4 1 1/4 SS-LM-FL20-NS20 2.62 (66.5) 1.62 (41.1) 1.87 (47.6) 1.69 (42.9) 1.09 (27.7) 0.94 (23.9) 2.06 (52.4)
1 1/2 1 1/2 SS-LM-FL24-NS24 3.07 (78.0) 1.97 (50.0) 2.25 (57.2) 1.00 (50.8) 1.34 (34.0) 1.03 (26.2) 2.38 (60.5)


Доступні матеріали для виготовлення:
SS - Нержавіюча сталь 316
S4 - Нержавіюча сталь 304
S1 - Нержавіюча сталь 321
904L - Нержавіюча сталь 904L
TI - Титан (марка 4)
D5 - Дуплекс 2205
D7 - Дуплекс 2507
A20 - Сплав 20
M - Сплав 400
INC - Сплав 600
A65 - Сплав 625
HC - Сплав С-276
CS - Вуглецева сталь
AL - Алюміній
B - Латунь
PA - Нейлон
T - PTFE

Характеристики
  • Приєднання 1:
    Обтискна муфта ('')
  • Приєднання 2:
    Зовнішня різьба NPT
  • Обтискна муфта (''):
    1/16", 1 1/2", 1 1/4", 1", 7/8", 3/4", 5/8", 1/2", 3/8", 5/16", 1/4", 3/16", 1/8"
  • Зовнішня різьба (NPT):
    1/8", 1/4", 3/8", 1/2", 1", 1/16", 1 1/2", 1 1/4"
  • Виробник:
    FITOK
