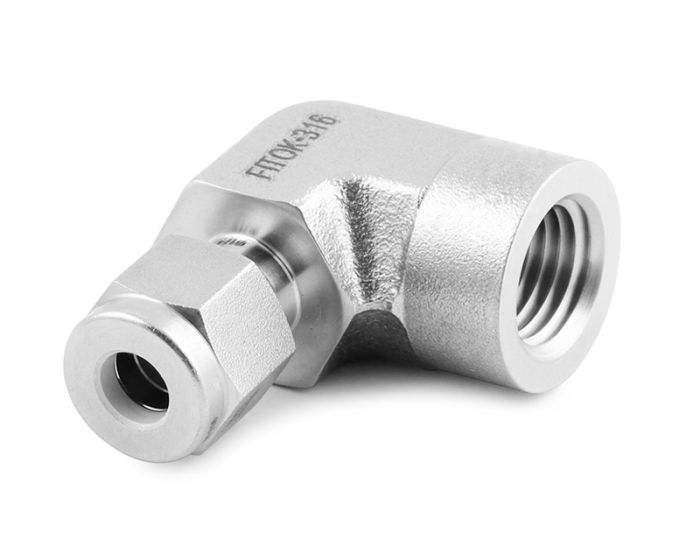

Кутник з внутрішньою різьбою (обтискна муфта під трубку (мм) х внутрішню різьбу NPT)

T-Tube
O.D.
(mm)

P-NPT
Size

Basic
Ordering
Number

L

B

C

G

E

F

Lx

6

1/8

-LF-ML6-NS2

27.0(1.06)

10.4(0.41)

15.3(0.60)

14.0(0.55)

4.8(0.19)

12.7(0.50)

19.0(0.75)

6

1/4

-LF-ML6-NS4

29.8(1.17)

15.0(0.59)

15.3(0.60)

14.0(0.55)

4.8(0.19)

17.5(0.69)

22.4(0.88)

8

1/8

-LF-ML8-NS2

28.8(1.13)

10.4(0.41)

16.2(0.64)

16.0(0.63)

6.4(0.25)

14.3(0.56)

19.1(0.75)

8

1/4

-LF-ML8-NS4

30.6(1.20)

15.0(0.59)

16.2(0.64)

16.0(0.63)

6.4(0.25)

17.5(0.69)

22.4(0.88)

10

1/4

-LF-ML10-NS4

33.5(1.32)

15.0(0.59)

17.2(0.68)

19.0(0.75)

7.9(0.31)

20.6(0.81)

22.4(0.88)

10

3/8

-LF-ML10-NS6

33.5(1.32)

15.0(0.59)

17.2(0.68)

19.0(0.75)

7.9(0.31)

20.6(0.81)

22.4(0.88)

10

1/2

-LF-ML10-NS8

36.6(1.44)

19.8(0.78)

17.2(0.68)

19.0(0.75)

7.9(0.31)

25.4(1.00)

28.5(1.12)

12

1/4

-LF-ML12-NS4

36.0(1.42)

15.0(0.59)

22.8(0.90)

22.0(0.87)

9.5(0.37)

20.6(0.81)

22.4(0.88)

12

3/8

-LF-ML12-NS6

36.0(1.42)

15.0(0.59)

22.8(0.90)

22.0(0.87)

9.5(0.37)

20.6(0.81)

22.4(0.88)

12

1/2

-LF-ML12-NS8

38.8(1.53)

19.8(0.78)

22.8(0.90)

22.0(0.87)

9.5(0.37)

25.4(1.00)

28.4(1.12)

16

3/8

-LF-ML16-NS6

39.5(1.56)

15.0(0.59)

24.4(0.96)

25.0(0.98)

12.7(0.50)

27.0(1.06)

23.6(0.93)

16

1/2

-LF-ML16-NS8

39.5(1.56)

19.8(0.78)

24.4(0.96)

25.0(0.98)

12.7(0.50)

27.0(1.06)

28.5(1.12)
