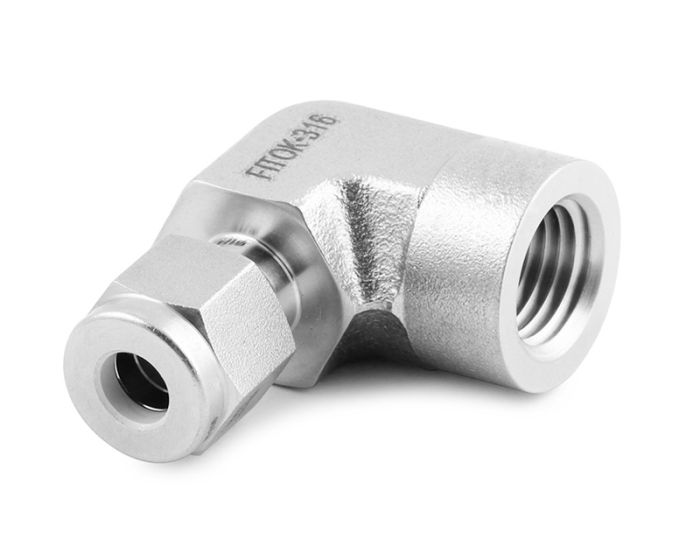

Кутник з внутрішньою різьбою (обтискна муфта під трубку (") х зовнішню різьбу NPT)

T-Tube
O.D.
(in.)

P-NPT
Size

Basic
Ordering
Number

L

B

C

G

E

F

Lx

1/16

1/16

-LF-FL1-NS1

0.71(18.0)

0.39(9.9)

0.34(8.6)

0.31(7.9)

0.05(1.3)

0.44(11.1)

0.56(14.2)

1/16

1/8

-LF-FL1-NS2

0.81(20.6)

0.41(10.4)

0.34(8.6)

0.31(7.9)

0.05(1.3)

0.56(14.3)

0.75(19.1)

1/8

1/8

-LF-FL2-NS2

0.97(24.6)

0.41(10.4)

0.50(12.7)

0.44(11.1)

0.09(2.3)

0.50(12.7)

0.75(19.1)

1/8

1/4

-LF-FL2-NS4

1.08(27.4)

0.59(15.0)

0.50(12.7)

0.44(11.1)

0.09(2.3)

0.69(17.5)

0.88(22.4)

3/16

1/8

-LF-FL3-NS2

1.00(25.4)

0.41(10.4)

0.54(13.7)

0.50(12.7)

0.12(3.0)

0.5(12.7)

0.75(19.1)

1/4

1/8

-LF-FL4-NS2

1.06(26.9)

0.41(10.4)

0.60(15.2)

0.56(14.3)

0.19(4.8)

0.50(12.7)

0.75(19.1)

1/4

1/4

-LF-FL4-NS4

1.17(29.7)

0.59(15.0)

0.60(15.2)

0.56(14.3)

0.19(4.8)

0.69(17.5)

0.88(22.4)

1/4

3/8

-LF-FL4-NS6

1.25(31.8)

0.59(15.0)

0.60(15.2)

0.56(14.3)

0.19(4.8)

0.81(20.6)

0.88(22.4)

1/4

1/2

-LF-FL4-NS8

1.36(34.5)

0.78(19.8)

0.60(15.2)

0.56(14.3)

0.19(4.8)

1.00(25.4)

1.12(28.4)

5/16

1/8

-LF-FL5-NS2

1.13(28.7)

0.41(10.4)

0.64(16.3)

0.63(15.9)

0.25(6.4)

0.56(14.3)

0.75(19.1)

5/16

1/4

-LF-FL5-NS4

1.20(30.5)

0.59(15.0)

0.64(16.3)

0.63(15.9)

0.25(6.4)

0.69(17.5)

0.88(22.4)

3/8

1/8

-LF-FL6-NS2

1.20(30.5)

0.41(10.4)

0.66(16.8)

0.69(17.5)

0.28(7.1)

0.63(15.9)

0.75(19.1)

3/8

1/4

-LF-FL6-NS4

1.23(31.2)

0.59(15.0)

0.66(16.8)

0.69(17.5)

0.28(7.1)

0.69(17.5)

0.88(22.4)

3/8

3/8

-LF-FL6-NS6

1.31(33.3)

0.59(15.0)

0.66(16.8)

0.69(17.5)

0.28(7.1)

0.81(20.6)

0.88(22.4)

3/8

1/2

-LF-FL6-NS8

1.42(36.1)

0.78(19.8)

0.66(16.8)

0.69(17.5)

0.28(7.1)

1.00(25.4)

1.12(28.4)

1/2

1/4

-LF-FL8-NS4

1.42(36.1)

0.59(15.0)

0.90(22.9)

0.87(22.2)

0.41(10.4)

0.81(20.6)

0.88(22.4)

1/2

3/8

-LF-FL8-NS6

1.42(36.1)

0.59(15.0)

0.90(22.9)

0.87(22.2)

0.41(10.4)

0.81(20.6)

0.88(22.4)

1/2

1/2

-LF-FL8-NS8

1.53(38.9)

0.78(19.8)

0.90(22.9)

0.87(22.2)

0.41(10.4)

1.00(25.4)

1.12(28.4)

5/8

3/8

-LF-FL10-NS6

1.50(38.1)

0.59(15.0)

0.96(24.4)

1.00(25.4)

0.50(12.7)

0.94(23.8)

0.88(22.4)

5/8

1/2

-LF-FL10-NS8

1.57(39.9)

0.78(19.8)

0.96(24.4)

1.00(25.4)

0.50(12.7)

1.06(27.0)

1.12(28.4)

3/4

1/2

-LF-FL12-NS8

1.57(39.9)

0.78(19.8)

0.96(24.4)

1.13(28.6)

0.62(15.7)

1.06(27.0)

1.12(28.4)

3/4

3/4

-LF-FL12-NS12

1.76(44.7)

0.81(20.6)

0.96(24.4)

1.13(28.6)

0.62(15.7)

1.37(34.9)

1.25(31.8)

7/8

3/4

-LF-FL14-NS12

1.76(44.7)

0.81(20.6)

1.02(25.9)

1.25(31.8)

0.72(18.3)

1.37(34.9)

1.25(31.8)

1

3/4

-LF-FL16-NS12

1.93(49.0)

0.81(20.6)

1.23(31.2)

1.50(38.1)

0.88(22.4)

1.37(34.9)

1.25(31.8)

1

1

-LF-FL16-NS16

2.11(53.6)

1.00(25.4)

1.23(31.2)

1.50(38.1)

0.88(22.4)

1.69(42.9)

1.50(38.1)
