Труби з теплоізоляцією: переваги та сфери застосування в промисловості

У промислових трубопровідних системах важливо забезпечити не лише надійне транспортування рідин і газів, а й збереження необхідної температури робочого середовища. Через стінки звичайної труби тепло може активно передаватися в навколишнє середовище або, навпаки, надходити ззовні до транспортованого продукту. Це призводить до додаткових енерговитрат, нестабільності технологічного процесу, утворення конденсату та прискореного зношування обладнання. Для вирішення таких завдань використовуються труби з теплоізоляцією - спеціальні трубні рішення, конструкція яких передбачає зменшення теплопередачі між робочим середовищем і навколишнім простором.

Теплоізольовані труби можуть застосовуватися на промислових підприємствах, у технологічних лініях, енергетиці, хімічному виробництві, системах подачі газів, установках контролю та автоматизації. Їх використання дозволяє краще підтримувати заданий температурний режим, підвищити стабільність процесу та знизити навантаження на системи нагрівання або охолодження.

Що являють собою труби з теплоізоляцією

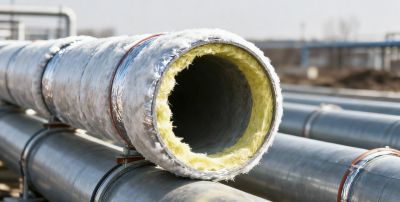

Теплоізольована труба складається з основної трубки, якою переміщується робоче середовище, та теплоізоляційного шару, що зменшує інтенсивність теплопередачі. Залежно від конструкції ізоляція може розташовуватися безпосередньо навколо труби або бути частиною багатошарової системи із зовнішнім захисним покриттям.

Основна труба виготовляється з матеріалу, сумісного з робочим середовищем. У промислових системах часто застосовується нержавіюча сталь, зокрема марки 316 або 316L, оскільки вона поєднує механічну міцність, корозійну стійкість і тривалий термін експлуатації. Проте конкретний матеріал залежить від тиску, температури, хімічного складу середовища та вимог технологічного процесу.

Теплоізоляційний шар виконує декілька функцій:

• зменшує втрати тепла під час транспортування нагрітих рідин, газів або пари;
• обмежує надходження тепла до середовища, яке повинно залишатися охолодженим;
• знижує ризик утворення конденсату на зовнішній поверхні;
• захищає трубопровід від різких температурних коливань;
• підвищує безпеку персоналу, зменшуючи температуру зовнішньої поверхні труби.

Важливо розуміти, що теплоізоляція не замінює систему підігріву. Якщо робоче середовище повинно постійно підтримувати певну температуру, а втрат тепла недостатньо для стабільного режиму, додатково можуть використовуватися труби з підігрівом. Вони мають інше призначення: не лише зменшують тепловтрати, а й компенсують охолодження за допомогою вбудованого нагрівального елемента.

Чому промисловим системам потрібна теплоізоляція

У промисловості трубопроводи часто проходять через приміщення з різною температурою, відкриті майданчики, неопалювані цехи або ділянки з підвищеною вологістю. За таких умов температура середовища всередині труби може змінюватися навіть тоді, коли технологічний процес вимагає стабільних параметрів.

Наприклад, під час транспортування гарячої води, технологічної рідини або газу частина тепла втрачається через металеву стінку. Чим довша трубна лінія, більша різниця температур і вища теплопровідність конструкції, тим суттєвішими можуть бути ці втрати. У результаті обладнання змушене витрачати більше енергії на повторне нагрівання середовища.

Інша проблема виникає під час транспортування охолоджених середовищ. Якщо холодна труба прокладена в теплому та вологому приміщенні, на її поверхні може утворюватися конденсат. Волога пошкоджує теплоізоляційні матеріали, сприяє корозії металу, погіршує санітарний стан приміщень і може створювати небезпеку ковзання на підлозі.

Теплоізоляція дозволяє зменшити вплив навколишнього середовища на трубопровід і зробити температурний режим більш передбачуваним. Це особливо важливо для технологічних процесів, у яких навіть невелике відхилення температури може вплинути на якість продукції або стабільність роботи обладнання.

Основні переваги теплоізольованих труб

Зменшення тепловтрат

Найбільш очевидна перевага теплоізоляції - зниження втрат тепла під час транспортування гарячих середовищ. Ізоляційний шар створює додатковий опір теплопередачі, завдяки чому температура всередині труби знижується повільніше. Це дозволяє скоротити витрати енергії на нагрівання та зменшити навантаження на теплообмінники, нагрівачі й інше технологічне обладнання.

Ефект залежить від товщини та властивостей ізоляції, температури середовища, діаметра труби, довжини ділянки й умов прокладання. Тому вибір теплоізоляційного матеріалу повинен виконуватися не формально, а з урахуванням реальних параметрів системи.

Стабілізація технологічної температури

Для багатьох виробничих процесів важлива не максимальна температура, а її стабільність. Якщо середовище під час руху трубопроводом постійно охолоджується або нагрівається, змінюються його в'язкість, щільність, тиск та інші характеристики. Це може впливати на точність дозування, роботу насосів, клапанів і контрольно-вимірювальних приладів.

Теплоізольована труба допомагає зменшити амплітуду температурних коливань. Завдяки цьому обладнання працює в більш прогнозованому режимі, а оператори отримують кращий контроль над технологічним процесом.

Захист від конденсату

Під час транспортування холодних середовищ теплоізоляція виконує зворотну функцію: вона обмежує надходження тепла з навколишнього середовища до внутрішньої труби. Якщо зовнішня поверхня залишається вище точки роси, ризик утворення конденсату зменшується.

Для такого застосування важливі не тільки теплоізоляційні властивості матеріалу, а й герметичність зовнішнього покриття. Якщо волога потрапляє всередину ізоляції, її ефективність може істотно знизитися. Тому на стиках, переходах і місцях підключення необхідно забезпечити якісне виконання монтажу.

Підвищення безпеки персоналу

Зовнішня поверхня неізольованої труби, якою транспортується гаряча вода, пара або технологічна рідина, може становити небезпеку для працівників. Випадковий контакт із нагрітою металевою поверхнею здатен спричинити опік. Теплоізоляція зменшує температуру зовнішньої оболонки та допомагає виконати вимоги до безпечної експлуатації промислового обладнання.

Водночас ізоляція не повинна розглядатися як єдиний засіб захисту. На небезпечних ділянках можуть знадобитися додаткові огородження, попереджувальні знаки та обмеження доступу.

Зменшення впливу зовнішнього середовища

Теплоізоляційний шар може частково захищати трубопровід від швидких змін температури, локального охолодження та нагрівання. Це особливо актуально для труб, прокладених поблизу дверей, вентиляційних отворів, холодильного обладнання або на відкритих майданчиках.

Однак для зовнішнього монтажу важливо передбачити додаткову механічну та атмосферну захисну оболонку. Звичайний ізоляційний матеріал без захисту може пошкоджуватися під впливом ультрафіолету, опадів, вітру, хімічних речовин і механічних навантажень.

Де застосовуються труби з теплоізоляцією в промисловості

Хімічне виробництво

У хімічній промисловості трубопроводи часто транспортують речовини, властивості яких залежать від температури. Зміна температурного режиму може впливати на в'язкість, швидкість реакцій, розчинність або умови дозування. Теплоізольовані труби допомагають зменшити теплові втрати на технологічних ділянках і підтримувати стабільні умови процесу.

Особливо важливими вони можуть бути для ліній із нагрітими реагентами, технологічними розчинами, мастильними матеріалами та середовищами, які можуть загусати під час охолодження. Під час вибору потрібно враховувати сумісність не лише основної труби, а й ізоляції та зовнішньої оболонки з можливими парами або витоками робочих речовин.

Енергетика та теплотехнічні установки

В енергетиці теплоізоляція використовується для трубопроводів гарячої води, теплоносіїв, конденсату та інших середовищ із підвищеною температурою. Зменшення тепловтрат безпосередньо впливає на енергоефективність установки та допомагає скоротити витрати на підтримання робочого режиму.

На таких об'єктах важливо правильно визначити товщину ізоляції, допустиму температуру експлуатації та вимоги до пожежної безпеки. Для різних ділянок однієї системи можуть використовуватися різні конструкції залежно від температури, доступності для обслуговування та умов прокладання.

Нафтогазова промисловість

У нафтогазовій галузі теплоізольовані труби можуть застосовуватися для транспортування вуглеводнів, технологічних рідин, газів та інших середовищ, для яких важливо зберігати задану температуру. Охолодження деяких продуктів може призводити до підвищення в'язкості, випадіння парафінів або погіршення умов перекачування.

Теплоізоляція допомагає зменшити швидкість охолодження та стабілізувати роботу системи. Водночас у відповідальних лініях необхідно враховувати можливість гідравлічних ударів, вібрацій, температурного розширення та впливу зовнішнього середовища. Усі ці фактори повинні бути враховані під час проєктування трубопроводу.

Фармацевтичне та біотехнологічне виробництво

У фармацевтичній промисловості температура часто є критичним параметром технологічного процесу. Вона впливає на властивості розчинів, умови змішування, очищення та стерилізації. Теплоізольовані трубопроводи можуть використовуватися там, де потрібно зменшити тепловтрати або обмежити вплив температури приміщення.

При цьому теплоізоляція не повинна ускладнювати санітарну обробку, створювати місця для накопичення вологи або перешкоджати огляду з'єднань. Для чистих виробництв особливо важливі якість зовнішньої оболонки, герметичність стиків і можливість контролю стану трубної системи.

Харчова промисловість

На харчових підприємствах теплоізоляція застосовується в системах транспортування гарячої води, молочних продуктів, сиропів, олій, технологічних розчинів та інших середовищ. Підтримання необхідної температури може бути важливим для збереження текучості продукту, дотримання рецептури та забезпечення стабільності виробництва.

У таких системах необхідно враховувати не тільки теплообмін, а й гігієнічні вимоги. Ізоляційна конструкція не повинна створювати важкодоступні зони, де накопичуються забруднення або конденсат. Вибір матеріалів і спосіб монтажу мають відповідати вимогам конкретного підприємства.

Системи КВПіА та технологічні вимірювальні лінії

Теплоізольовані труби можуть використовуватися в імпульсних і аналітичних лініях, коли температура середовища впливає на точність вимірювання або стабільність передавання сигналу. Якщо газ чи рідина охолоджується на шляху до датчика, можуть змінюватися його тиск, щільність або фазовий стан.

Для таких задач важливо правильно поєднати трубу з відповідними фітингами, клапанами, маніфольдами та вимірювальними приладами. Додаткову увагу слід приділити зовнішньому діаметру, товщині стінки та сумісності з'єднань. Корисну інформацію про вибір труб для приладових систем можна знайти у статті «Як вибрати інструментальну трубу для промислової системи: основні критерії».

Чим теплоізольовані труби відрізняються від труб із підігрівом

Труби з теплоізоляцією та труби з підігрівом вирішують схожі завдання, але працюють за різним принципом. Теплоізоляція зменшує теплопередачу, тоді як підігрів активно додає тепло до робочого середовища.

Теплоізольована труба зазвичай підходить, якщо необхідно:

• зменшити втрати тепла під час транспортування;
• знизити вплив температури навколишнього середовища;
• захистити холодну трубу від конденсату;
• зменшити нагрівання або охолодження середовища без додаткового джерела енергії.

Труба з підігрівом доцільна, якщо середовище повинно залишатися в певному температурному діапазоні, але самої теплоізоляції недостатньо. Наприклад, це може бути актуально для речовин, які за низької температури втрачають текучість, кристалізуються або змінюють свої технологічні властивості.

У деяких системах застосовується комбінація двох рішень: нагрівальний елемент підтримує температуру, а теплоізоляція зменшує втрати енергії. Така конструкція дозволяє ефективніше використовувати систему підігріву та підвищити стабільність процесу.

На що звернути увагу під час вибору теплоізольованої труби

Підбір труб із теплоізоляцією потрібно виконувати з урахуванням усіх умов експлуатації. Не можна оцінювати виріб лише за зовнішнім виглядом або товщиною ізоляційного шару. Важливими є характеристики основної труби, ізоляційного матеріалу та всієї конструкції в цілому.

Перед вибором варто визначити:

• яке робоче середовище транспортується трубопроводом;
• робочу та максимальну температуру;
• робочий, піковий і випробувальний тиск;
• зовнішній діаметр і товщину стінки основної труби;
• необхідний рівень теплоізоляції;
• умови монтажу - у приміщенні, на відкритому повітрі або в агресивному середовищі;
• вимоги до захисту від вологи, ультрафіолету та механічних пошкоджень;
• сумісність із фітингами, клапанами та іншими компонентами системи;
• можливість огляду, ремонту та заміни окремих ділянок.

Особливу увагу потрібно приділити температурному діапазону. Матеріал ізоляції повинен зберігати свої властивості за мінімальної та максимальної температури експлуатації. Якщо труба працює з гарячим середовищем, важливо також перевірити стійкість ізоляції до тривалого нагрівання. Для холодних систем необхідно оцінити паронепроникність і здатність конструкції протистояти утворенню конденсату.

Сумісність із фітингами та арматурою

Теплоізоляція не повинна розглядатися окремо від усієї трубопровідної системи. Навіть якісна труба не забезпечить потрібної надійності, якщо неправильно підібрані з'єднання або арматура. Під час проєктування необхідно враховувати, як ізольована труба підключатиметься до клапанів, кранів, маніфольдів, датчиків і технологічного обладнання.

Для монтажу можуть використовуватися відповідні промислові фітинги. Важливо, щоб їхні приєднувальні розміри, матеріал, допустимий тиск і температурний діапазон відповідали характеристикам труби. На стиках теплоізоляція повинна бути відновлена або герметично завершена, інакше саме з'єднання може стати зоною підвищених тепловтрат.

Якщо трубопровід оснащений запірною або регулювальною арматурою, потрібно передбачити доступ до органів керування та можливість технічного обслуговування. Надмірно щільне або неправильно виконане утеплення може ускладнити огляд ущільнень, гайок, різьбових з'єднань і рухомих частин.

Типові помилки під час використання теплоізольованих труб

Однією з поширених помилок є вибір ізоляції лише за товщиною. Товстий шар не завжди означає оптимальний результат, якщо матеріал не відповідає температурі, вологості або умовам монтажу. Не менш важливі теплопровідність, вологостійкість, механічна міцність і якість зовнішнього захисту.

Інша проблема - недостатня увага до стиків. Навіть невеликі відкриті ділянки біля фітингів, клапанів або переходів можуть створювати локальні теплові втрати. Якщо ізоляція пошкоджена або просочена вологою, її ефективність також знижується.

Не варто забувати й про температурне розширення. Під час нагрівання трубопровід змінює довжину, тому конструкція ізоляції, кріплення та компенсувальні елементи повинні враховувати ці переміщення. Особливо це важливо для довгих промислових ліній і ділянок із частими пусками та зупинками.

Коли труби з теплоізоляцією є оптимальним рішенням

Теплоізольовані труби мають сенс використовувати там, де температура робочого середовища впливає на ефективність, безпеку або якість технологічного процесу. Вони допомагають зменшити тепловтрати, стабілізувати температуру, захистити холодні лінії від конденсату та підвищити комфорт обслуговування промислового обладнання.

Правильно підібрана конструкція повинна враховувати не лише матеріал основної труби, а й робочий тиск, температурний діапазон, властивості середовища, умови монтажу, вимоги до чистоти та сумісність з іншими компонентами. Для систем із особливими температурними вимогами може знадобитися поєднання теплоізоляції з підігрівом, захисною оболонкою або іншими спеціальними рішеннями.

Труби з теплоізоляцією є важливим елементом промислових трубопроводів, у яких необхідно контролювати теплопередачу та підтримувати стабільні умови транспортування. Їх застосування дозволяє підвищити енергоефективність системи, знизити ризик конденсації та зробити роботу технологічного обладнання більш передбачуваною.
