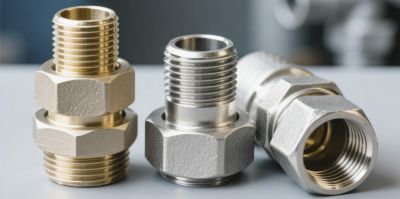

Чим відрізняються метричні та дюймові фітинги

Під час комплектації промислового трубопроводу важливо правильно визначити не лише діаметр трубки, матеріал та робочий тиск, а й стандарт приєднання. Саме тому, обираючи фітинги для промислових і інструментальних систем, необхідно звертати увагу на тип різьби. Найчастіше в документації та каталогах зустрічаються метричні та дюймові виконання, які зовні можуть бути дуже схожими, але не є взаємозамінними.

Помилка під час визначення стандарту різьби може призвести до неможливості нормально зібрати вузол, пошкодження різьбових поверхонь або втрати герметичності. Особливо критично це для систем КВПіА, газових ліній, трубопроводів високого тиску та технологічного обладнання, де надійність кожного з'єднання має безпосереднє значення для безпеки та стабільності виробничого процесу.

Що означає метричний і дюймовий фітинг

Метричний фітинг розрахований на роботу з метричною системою розмірів. Основним параметром різьби в такому випадку є номінальний діаметр, який задається в міліметрах, а крок різьби також вимірюється в міліметрах. Позначення на кшталт M12×1,5 означає, що номінальний діаметр різьби становить 12 мм, а відстань між сусідніми витками - 1,5 мм.

Дюймові фітинги використовують стандарти, у яких параметри різьби визначаються в дюймовій системі. При цьому важливо розуміти, що поняття "дюймова різьба" не означає один універсальний стандарт. У промислових системах можуть застосовуватися різні варіанти, зокрема NPT, BSP та їхні модифікації. Вони відрізняються профілем, кроком і принципом ущільнення.

Наприклад, NPT є конічною трубною різьбою, яка широко використовується в обладнанні американського походження. BSP може мати циліндричне або конічне виконання залежно від конкретного стандарту. Тому недостатньо просто знати, що фітинг має дюймову різьбу. Для правильного підбору потрібно встановити точний стандарт.

Чим відрізняється метрична різьба від дюймової

Головна відмінність полягає в системі вимірювання та геометрії різьби. У метричному стандарті діаметр і крок задаються в міліметрах. У дюймових системах геометрія різьби визначається відповідним стандартом, а крок часто характеризується кількістю витків на один дюйм.

Через це фітинги, які мають приблизно однаковий зовнішній діаметр, не обов'язково можна з'єднати між собою. Наприклад, метрична різьба M12 і близька за розміром дюймова різьба можуть мати різний крок та профіль. При спробі примусово з'єднати такі деталі витки можуть пошкодитися, а отримане з'єднання не забезпечить необхідної герметичності.

Важлива відмінність стосується також способу ущільнення. В одних конструкціях герметичність забезпечується за рахунок контакту різьбових поверхонь і спеціального ущільнювального матеріалу, в інших - за допомогою торцевого ущільнення, конічної поверхні або окремого ущільнювального кільця. Тому під час підбору необхідно враховувати не тільки позначення різьби, а й конструкцію конкретного фітинга.

Найпоширеніші стандарти дюймової різьби

У промисловій арматурі та інструментальних системах найчастіше можна зустріти NPT і BSP. Їх не слід вважати різними назвами одного й того самого стандарту. Вони мають відмінності, які можуть зробити пряме з'єднання несумісним.

NPT

NPT - американський стандарт конічної трубної різьби. Позначення може виглядати як 1/8 NPT, 1/4 NPT, 1/2 NPT тощо. Конічна форма різьби дозволяє створювати щільне з'єднання під час затягування, а для забезпечення герметичності залежно від конструкції можуть використовуватися відповідні ущільнювальні матеріали.

NPT часто зустрічається в імпортному промисловому обладнанні, приладах, клапанах, маніфольдах та іншій арматурі. Якщо система комплектується обладнанням американського стандарту, наявність NPT у фітинга або приладу потрібно перевіряти ще до оформлення замовлення.

BSP

BSP - група британських стандартів трубної різьби. У практичній роботі можна зустріти BSPP із циліндричною різьбою та BSPT із конічною. Позначення також можуть мати вигляд 1/4, 3/8, 1/2 дюйма тощо.

Зовнішня схожість BSP та NPT часто стає причиною помилок під час комплектації обладнання. Навіть якщо номінальний розмір здається однаковим, геометрія різьби може відрізнятися. Тому перед монтажем необхідно перевіряти документацію виробника, а не орієнтуватися лише на візуальну схожість деталей.

Як визначити, який фітинг потрібен для системи

Найнадійніший спосіб - перевірити технічну документацію на трубопровід, прилад або арматуру. У специфікації виробник зазвичай вказує тип приєднання та точне позначення різьби. Якщо система вже змонтована, інформацію можна отримати з маркування компонентів або технічного паспорта обладнання.

Вимірювання штангенциркулем також допомагає визначити приблизний діаметр, але одного вимірювання недостатньо для точної ідентифікації різьби. Необхідно визначити її крок або кількість витків на дюйм, а для відповідальних систем - додатково перевірити профіль і стандарт.

Під час підбору фітинга потрібно враховувати одразу декілька параметрів:

• діаметр трубки або різьбового порту;
• тип різьби та її стандарт;
• крок метричної різьби або кількість витків для дюймової;
• тип приєднання - внутрішня, зовнішня, конічна чи циліндрична різьба;
• матеріал фітинга та сумісність із трубкою;
• робочий тиск і температура;
• характеристики середовища, яке транспортується системою.

Такий підхід дозволяє уникнути ситуації, коли за зовнішнім діаметром фітинг начебто підходить, але після монтажу виявляється несумісним із обладнанням.

Чи можна з'єднати метричний і дюймовий фітинг

Безпосередньо замінювати один стандарт іншим не варто. Якщо трубопровід або прилад має метричне приєднання, потрібно використовувати відповідний метричний фітинг. Аналогічно для NPT, BSP або іншого дюймового стандарту потрібен сумісний компонент.

Якщо виникла необхідність поєднати обладнання з різними стандартами, для цього використовуються спеціальні перехідні фітинги. Вони дозволяють з одного боку підключити метричну різьбу, а з іншого - відповідне дюймове приєднання. Це значно безпечніше, ніж намагатися сумістити різні різьби за рахунок надмірного зусилля.

Такий підхід особливо актуальний під час модернізації обладнання. Наприклад, на підприємстві може працювати технологічна система з європейськими метричними компонентами, тоді як новий датчик або клапан постачається з різьбою NPT. Правильно підібраний перехідний фітинг дозволяє інтегрувати новий компонент без повної заміни існуючої магістралі.

Метричні та дюймові фітинги в інструментальних системах

У системах КВПіА вибір стандарту особливо важливий, оскільки фітинги часто з'єднують трубки невеликого діаметра з манометрами, датчиками тиску, клапанами та маніфольдами. Один вимірювальний вузол може включати кілька типів приєднань, тому помилка навіть в одному компоненті здатна ускладнити складання всієї конструкції.

Наприклад, під час монтажу вимірювального вузла можна використовувати обтискний фітинг із приєднанням під трубку з одного боку та метричною або дюймовою різьбою з іншого. Саме тому при комплектації системи потрібно заздалегідь визначити стандарт кожного підключення.

Це стосується і маніфольдів, які часто встановлюються разом із фітингами та імпульсними трубками. Відповідність різьби маніфольда та з'єднувального елемента забезпечує правильний монтаж і дозволяє уникнути зайвих перехідників.

Якщо система передбачає регулярне обслуговування, варто також звернути увагу на можливість швидкого демонтажу. У таких випадках зручним рішенням можуть бути обтискні або різьбові фітинги відповідного стандарту. Детальніше про особливості обтискного з'єднання можна дізнатися зі статті «Обтискні фітинги: принцип роботи та переваги беззварного монтажу».

Типові помилки під час вибору різьби

Одна з найпоширеніших помилок - визначати різьбу лише за її номінальним розміром. Позначення 1/4 дюйма, наприклад, саме по собі ще не говорить, що перед нами NPT або BSP. Необхідно знати точний стандарт.

Інша помилка - спроба з'єднати деталі, які вкручуються одна в одну лише на кілька витків. Такий монтаж може створити враження сумісності, але не забезпечить необхідної герметичності та механічної міцності. Крім того, неправильне з'єднання може пошкодити різьбу, після чого доведеться замінювати вже справний компонент.

Не варто також ігнорувати різницю між різьбовим і трубним приєднанням. Фітинг може мати дюймовий номінальний розмір, але це не означає, що будь-який компонент із таким самим позначенням підійде до нього. Саме тому під час закупівлі промислових комплектуючих краще орієнтуватися на повне маркування виробу та технічну документацію.

Що обрати для конкретного трубопроводу

Метричні та дюймові фітинги не конкурують між собою за принципом "які кращі". Кожен стандарт використовується відповідно до конструкції обладнання та вимог конкретної системи. Якщо трубопровід і прилади спроєктовані під метричні з'єднання, доцільно зберігати єдиний стандарт. Якщо обладнання використовує NPT або BSP, необхідно підбирати сумісні дюймові компоненти.

Особливо важливо не змішувати різні стандарти без необхідності. Єдина система приєднань спрощує монтаж, обслуговування та подальше постачання запасних деталей. Якщо ж сумісність різних стандартів неминуча, проблему краще вирішувати за допомогою спеціально призначених для цього перехідних фітингів.

У каталозі промислових фітингів можна підібрати різні конструктивні виконання для трубних, газових та інструментальних систем. Правильний вибір за стандартом різьби, діаметром, матеріалом, тиском і температурою дозволяє отримати герметичне та довговічне з'єднання. Саме комплексний підхід до підбору, а не орієнтація лише на один розмір, допомагає уникнути проблем під час монтажу та подальшої експлуатації трубопроводу.
