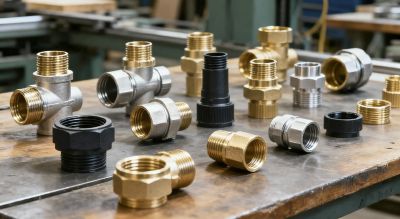

Основні види фітингів для інструментальних трубних систем та їх призначення

Інструментальні трубні системи використовуються для передачі робочого середовища до датчиків, манометрів, аналізаторів, клапанів та інших компонентів контрольно-вимірювального обладнання. Попри невеликий діаметр труб, вимоги до таких ліній можуть бути дуже високими: необхідні стабільна герметичність, точність передавання тиску, стійкість до вібрацій, температурних коливань і впливу робочого середовища. Саме тому особливу увагу приділяють з'єднувальним елементам.

Фітинг в інструментальній системі не просто з'єднує дві трубки. Від його конструкції залежить спосіб монтажу, можливість демонтажу, герметичність вузла та сумісність труби з приладом або арматурою. У промислових системах застосовують різні типи таких компонентів, а вибір конкретного рішення залежить від конструкції трубопроводу, параметрів середовища та вимог до обслуговування.

У каталозі промислових фітингів представлені обтискні, різьбові та приварні рішення, які можна використовувати для комплектації трубних, газових та інструментальних систем. Розглянемо, чим відрізняються основні типи та для яких завдань кожен із них підходить найкраще.

Яку роль відіграють фітинги в інструментальних трубних системах

Інструментальний трубопровід зазвичай складається з відносно тонких труб, які з'єднують джерело робочого середовища з вимірювальним або керуючим обладнанням. Це можуть бути імпульсні лінії від технологічного трубопроводу до датчика тиску, лінії подачі газу до аналізатора, з'єднання між маніфольдом і приладом або допоміжні контури продування та дренажу.

На відміну від звичайного трубопроводу, тут важливі не тільки пропускна здатність і механічна міцність. Навіть невеликий витік або неправильне з'єднання може вплинути на показання приладу, стабільність вимірювання або безпеку всієї системи. Тому фітинг повинен відповідати трубі за діаметром і матеріалом, а його приєднання - типу різьби або іншому способу монтажу.

Конструкція фітинга також визначає, наскільки зручно буде обслуговувати систему. Якщо вузол регулярно демонтується для перевірки датчика або заміни компонента, практичніше використовувати розбірне з'єднання. Якщо ж ділянка повинна залишатися стаціонарною протягом тривалого часу, можуть бути доцільними приварні рішення.

Обтискні фітинги: основний варіант для інструментальних ліній

Обтискні фітинги є одним із найпоширеніших рішень для трубних систем КВПіА. Їх конструкція передбачає механічне затискання труби спеціальним кільцем, або ферулою. Під час затягування гайки кільце деформується контрольованим чином і створює герметичне з'єднання між трубою та корпусом фітинга.

Головна перевага такого рішення - монтаж без зварювання. Для складання вузла не потрібно використовувати зварювальне обладнання, що особливо важливо під час монтажу на діючому підприємстві, у важкодоступних місцях або там, де виконання гарячих робіт обмежене.

Обтискні фітинги застосовують для з'єднання прямих ділянок труб, виконання поворотів, відгалужень, переходів на різьбове підключення та приєднання до приладів. Вони можуть мати різні варіанти приєднання, включаючи метричні різьби, NPT та інші стандарти.

Особливо важлива можливість демонтажу. Під час технічного обслуговування оператор може отримати доступ до приладу або окремої ділянки трубопроводу без вирізання труби чи виконання зварювальних робіт. Саме тому обтискні з'єднання добре підходять для систем, у яких передбачені регулярні перевірки, калібрування та модернізація.

Водночас якість такого з'єднання безпосередньо залежить від правильності монтажу. Необхідно використовувати сумісну трубу з відповідним зовнішнім діаметром і товщиною стінки, правильно підготувати торець та дотримуватися вимог виробника щодо затягування. Детальніше про конструкцію, принцип роботи та особливості монтажу можна прочитати у статті «Обтискні фітинги: принцип роботи та переваги беззварного монтажу».

Різьбові фітинги для розбірних з'єднань

Різьбові фітинги використовуються там, де потрібно отримати надійне розбірне з'єднання труби з іншою трубою, арматурою або вимірювальним приладом. Конструктивно вони можуть мати внутрішню або зовнішню різьбу, а також виконувати функцію переходу між різними типами приєднань.

У промислових інструментальних системах можна зустріти фітинги з метричною різьбою, NPT, конічними та паралельними варіантами приєднання. При цьому важливо не орієнтуватися тільки на номінальний розмір. Однаковий зовнішній діаметр або близький номінальний розмір ще не означає, що два компоненти можна безпечно з'єднати між собою.

Різьбове виконання зручне під час ремонту та модернізації. Якщо потрібно замінити клапан, манометр або інший компонент, з'єднання можна розібрати без пошкодження самої трубки. Це скорочує час сервісних робіт і дозволяє зберігати окремі компоненти системи придатними для подальшого використання.

Різьбові фітинги також використовують для створення перехідних вузлів. Наприклад, трубну лінію можна підключити до компонента з іншим стандартом різьби за допомогою відповідної перехідної втулки. Такий підхід особливо актуальний під час модернізації обладнання, коли нові компоненти потрібно інтегрувати в уже існуючу систему.

Приварні фітинги для стаціонарних з'єднань

Приварні фітинги відрізняються від обтискних і різьбових тим, що після монтажу утворюють нерозбірне з'єднання. Фітинг з'єднується з трубою за допомогою зварювання, завдяки чому формується міцний стаціонарний вузол.

Такий варіант доцільний для відповідальних ділянок, де пріоритетними є максимальна механічна міцність, герметичність і стабільність з'єднання протягом тривалого періоду. Приварні компоненти можуть використовуватися в системах із підвищеним тиском, температурою, вібраційними навантаженнями або агресивним робочим середовищем.

Для інструментальних систем їх застосування має сенс у тих випадках, коли трубна лінія проєктується як стаціонарна і не передбачає регулярного демонтажу. При цьому необхідно враховувати технологію зварювання, сумісність матеріалів, товщину стінки та вимоги до контролю готового шва.

Важливо розуміти, що приварний фітинг не є автоматично кращим за обтискний. Це різні конструктивні рішення для різних умов. Якщо для конкретного вузла важлива можливість швидкого демонтажу, обтискне або різьбове виконання може бути практичнішим. Якщо ж основна вимога - довготривала стаціонарність з'єднання, перевага може бути на боці зварювання. Окремі критерії такого вибору розглянуті у матеріалі «Коли варто використовувати приварні фітинги замість обтискних».

Кутники, трійники та хрестовини: зміна конфігурації трубної лінії

Окрему групу становлять фітинги, призначені не стільки для вибору способу з'єднання, скільки для зміни геометрії системи. Кутники дозволяють виконувати поворот трубопроводу без необхідності згинати трубку. Залежно від конструкції кут може становити 45 або 90 градусів.

Трійники використовуються для створення відгалуження від основної лінії. У інструментальних системах це може знадобитися, коли від одного джерела потрібно організувати підключення декількох приладів або додаткового контуру. Хрестовини застосовують для вузлів із чотирма напрямками підключення.

Використання готових фасонних елементів допомагає зменшити кількість зайвих вигинів трубки та спростити компонування обладнання. При цьому потрібно враховувати доступність вузла для монтажного інструменту. Надто щільне розміщення фітингів може ускладнити затягування та подальше технічне обслуговування.

Перехідні та з'єднувальні фітинги

У реальних промислових системах не завжди всі компоненти мають однаковий тип приєднання. Тому важливе місце займають прямі з'єднувачі та перехідні фітинги. Вони дозволяють поєднувати труби різного діаметра, переходити від трубного з'єднання до різьбового та підключати обладнання з іншим стандартом приєднання.

Наприклад, один кінець фітинга може бути розрахований на обтискне з'єднання з трубкою, а другий - мати зовнішню або внутрішню різьбу для підключення до манометра, клапана чи іншого компонента. Такі конструкції дозволяють не змінювати всю систему через відмінність одного приєднання.

Під час вибору перехідного фітинга особливо важливо перевіряти обидві сторони з'єднання: діаметр труби, тип різьби, крок, напрямок різьби, матеріал і допустимі робочі параметри. Помилка навіть в одному з цих параметрів може призвести до негерметичності або неможливості коректно зібрати вузол.

Фітинги для підключення приладів та маніфольдів

Інструментальна система часто об'єднує не тільки труби, а й датчики тиску, манометри, клапани та маніфольди. У таких вузлах фітинг повинен забезпечувати коректний перехід між трубною лінією та приладом, не створюючи зайвих навантажень на його корпус.

Особливо це важливо під час підключення маніфольдів. Сам маніфольд дозволяє організувати керування потоком, відсікання, продування або скидання тиску, але його правильна робота залежить і від якості підключення імпульсних ліній. Тому фітинг, труба та приєднувальна арматура повинні розглядатися як єдиний вузол.

Якщо система включає декілька вимірювальних точок, варто також звернути увагу на промислові маніфольди. Вони дозволяють компактно організувати підключення приладів і спростити виконання сервісних операцій.

Як вибрати тип фітинга для інструментальної системи

Підбір не варто починати з форми або зовнішнього вигляду компонента. Спочатку потрібно визначити умови роботи системи та вимоги до майбутнього з'єднання. Від цього залежить, чи буде доцільним обтискний, різьбовий або приварний варіант.

• Тип труби. Необхідно врахувати зовнішній діаметр, товщину стінки, матеріал і конструктивні допуски.
• Робоче середовище. Для газів, рідин, хімічно активних середовищ та спеціальних газів вимоги до матеріалу можуть істотно відрізнятися.
• Тиск і температура. Допустимі параметри потрібно перевіряти для конкретної комбінації фітинга та труби, а не тільки за номінальним значенням одного компонента.
• Спосіб монтажу. Якщо важливі швидкість складання та можливість демонтажу, логічно розглядати розбірні з'єднання. Для стаціонарних відповідальних ділянок можуть застосовуватися приварні рішення.
• Стандарт приєднання. Потрібно точно визначити тип і розмір різьби або інший спосіб підключення, особливо якщо в системі використовуються компоненти різних виробників.
• Умови обслуговування. Якщо датчики, клапани або інші компоненти регулярно перевіряються, доступність з'єднання та можливість його демонтажу стають важливими критеріями.

Окремо варто звернути увагу на матеріал. У промислових інструментальних системах широко використовуються нержавіючі сталі, але конкретний сплав потрібно підбирати з урахуванням робочого середовища, температури, тиску та вимог до корозійної стійкості. Не можна оцінювати сумісність фітинга лише за тим, що обидва компоненти виготовлені з металу.

Чому важлива сумісність фітинга та трубки

Навіть якісний фітинг не забезпечить необхідну герметичність, якщо він підібраний не під ту трубку. Для обтискних систем критичним параметром є зовнішній діаметр труби. Товщина стінки також має значення, оскільки вона впливає на механічну поведінку труби під час обтискання.

Не менш важливим є стан торця трубки. Різання повинно виконуватися рівно, без значного задирку або деформації. Якщо торець пошкоджений чи труба має неправильну геометрію, якість з'єднання може погіршитися незалежно від характеристик самого фітинга.

Для різьбових з'єднань необхідно перевіряти відповідність стандартів. Наприклад, NPT, метрична різьба та різні варіанти BSP не є взаємозамінними лише через схожий номінальний розмір. Використання невідповідних компонентів може призвести до пошкодження різьби, витоку та проблем під час подальшого сервісу.

Монтаж та обслуговування фітингів

Надійність інструментальної трубної системи визначається не тільки характеристиками комплектуючих, а й якістю монтажу. Для обтискних фітингів важливо дотримуватися встановленої виробником послідовності складання та моменту затягування. Надмірне зусилля не завжди підвищує герметичність і може пошкодити елементи з'єднання.

Під час монтажу також потрібно уникати зайвого механічного навантаження на прилади. Трубку не слід використовувати як важіль для встановлення фітинга або арматури. У складних вузлах краще заздалегідь продумати розташування компонентів, доступ до гайок і можливість використання монтажного інструменту.

Для серійного монтажу або відповідальних промислових систем має сенс використовувати спеціалізовані інструменти для монтажу фітингів. Правильна підготовка труби, контроль складання та дотримання технології допомагають зменшити ризик витоків і передчасного ремонту.

Фітинг потрібно підбирати як частину всієї системи

Вибір фітинга для інструментальної трубної системи не варто зводити до пошуку деталі потрібного діаметра. Один і той самий тип компонента може мати різні варіанти матеріалу, різьби, способу підключення та допустимих робочих параметрів. Тому спочатку визначають характеристики трубопроводу та обладнання, а вже потім підбирають конкретну конфігурацію.

Для більшості розбірних імпульсних та вимірювальних ліній практичним рішенням стають обтискні фітинги. Різьбові моделі зручні для створення сервісних і перехідних вузлів, а приварні варіанти виправдані там, де потрібне стаціонарне високонадійне з'єднання. Кутники, трійники, переходи та інші спеціалізовані виконання дозволяють адаптувати трубну схему до конкретної конфігурації обладнання.

Правильно підібраний фітинг має відповідати не лише трубі, а й тиску, температурі, робочому середовищу, типу приладів та умовам експлуатації. Саме комплексний підхід дозволяє отримати герметичну, ремонтопридатну та стабільну інструментальну систему, яка зберігає свої характеристики протягом тривалого періоду роботи.
