Герметичність з'єднань у трубопроводах високого тиску: правила та рекомендації

Герметичність з'єднань у трубопроводах високого тиску безпосередньо впливає на безпеку персоналу, стабільність технологічних процесів і надійність промислового обладнання. Навіть незначний витік у системі, де циркулюють стиснені гази, гідравлічні рідини або хімічно активні речовини, може призвести до втрати робочого середовища, зниження тиску, пошкодження компонентів і незапланованої зупинки виробництва.

Щоб мінімізувати такі ризики, необхідно правильно підібрати труби та з'єднувальні елементи, врахувати параметри робочого середовища, дотримуватися технології монтажу й перевіряти систему перед введенням в експлуатацію. Особливу увагу слід приділяти сумісності всіх компонентів, адже надійність трубопроводу визначається не лише міцністю труби, а й якістю кожного з'єднання. Для комплектації промислових ліній важливо правильно поєднувати труби з відповідними фітингами для промислових трубопровідних систем.

Чому з'єднання високого тиску потребують особливої уваги

У трубопроводах високого тиску з'єднання зазнають значних механічних навантажень. Внутрішній тиск створює сили, які прагнуть роз'єднати елементи системи, а температурні коливання спричиняють розширення та стискання матеріалів. Додатковими чинниками можуть бути вібрація, гідравлічні удари, пульсації тиску й навантаження від неправильно встановлених опор.

Ризик витоку залежить від типу з'єднання, матеріалу деталей, точності виготовлення, якості монтажу та умов експлуатації. Наприклад, система може залишатися герметичною під час первинної перевірки, але втратити цю властивість після багаторазових циклів нагрівання, охолодження або зміни тиску.

У газових системах проблема ускладнюється тим, що деякі гази здатні проникати крізь дуже малі нещільності. Якщо ж трубопровід транспортує токсичні, займисті або корозійно активні речовини, наслідки витоку можуть бути особливо серйозними. Тому вимоги до герметичності потрібно визначати ще на етапі проєктування, а не лише після виявлення несправності.

Вибір правильного типу з'єднання

Перший крок до герметичного трубопроводу - вибір з'єднання, розрахованого на конкретні робочі умови. У промислових системах використовуються обтискні, різьбові, фланцеві та зварні з'єднання. Кожен тип має свої конструктивні особливості, вимоги до монтажу й обмеження щодо застосування.

Обтискні фітинги

Обтискні з'єднання широко використовуються в інструментальних системах, лініях подачі газів, гідравлічних установках і технологічних трубопроводах. У правильно змонтованому з'єднанні спеціальні елементи фітинга утворюють контакт із зовнішньою поверхнею труби та забезпечують утримання й герметизацію.

Для надійної роботи потрібно, щоб зовнішній діаметр труби, товщина її стінки, твердість матеріалу й геометрія відповідали вимогам виробника фітинга. Не можна вважати взаємозамінними всі деталі однакового номінального розміру: конструкція затискних елементів і допустимі параметри можуть відрізнятися навіть у виробів, призначених для подібних задач.

Під час монтажу необхідно дотримуватися інструкції виробника щодо підготовки трубки, глибини її встановлення та способу затягування. Недостатній затиск може спричинити витік або висмикування труби, а надмірне затягування - пошкодити з'єднувальні елементи чи порушити правильну геометрію контакту.

Різьбові з'єднання

Різьбові з'єднання зручні для монтажу й технічного обслуговування, проте їхня герметичність залежить від конструкції різьби, стану поверхонь і правильного використання ущільнення. Важливо розрізняти різьби, які герметизуються по самій різьбі, та з'єднання, у яких ущільнення забезпечується окремим кільцем, прокладкою або конусною поверхнею.

Універсального способу ущільнення для всіх різьбових з'єднань немає. Матеріал ущільнювача та спосіб монтажу потрібно підбирати відповідно до типу різьби, робочого середовища, температури й тиску. Невідповідний герметик або надмірна кількість ущільнювального матеріалу можуть завадити правильному збиранню, забруднити внутрішній канал або пошкодити деталі.

Фланцеві з'єднання

Фланцеві з'єднання використовуються в системах, де важливі міцність, можливість розбирання та доступ до обладнання. Герметичність забезпечується сумісною парою фланцевих поверхонь і правильно підібраною прокладкою, яку стискають за допомогою кріпильних елементів.

Для надійного результату необхідно перевірити стан фланців, відсутність пошкоджень ущільнювальних поверхонь, відповідність прокладки робочому середовищу та правильність затягування болтів. Нерівномірне навантаження на кріплення може спричинити перекіс фланців і нерівномірне стискання прокладки. Тому затягування слід виконувати за встановленою виробником послідовністю та з потрібним моментом.

Зварні з'єднання

Зварювання дає змогу створювати нерознімні з'єднання, які за умови правильного проєктування та виконання можуть використовуватися в системах із високими вимогами до герметичності. Однак результат залежить від матеріалу труби, технології зварювання, кваліфікації виконавця та контролю якості шва.

Дефекти зварювання, недостатнє проплавлення, пористість, тріщини або деформації можуть стати причиною витоку. Для відповідальних трубопроводів можуть вимагатися візуальний та неруйнівний контроль, а також випробування за затвердженою процедурою. Вибирати зварне з'єднання потрібно з урахуванням можливості ремонту, доступності ділянки й вимог до обслуговування.

Як правильно підібрати трубу для герметичного з'єднання

Навіть якісний фітинг не забезпечить надійної герметизації, якщо його неправильно підібрано до труби. Під час комплектації трубопроводу потрібно враховувати не лише номінальний тиск, а й фактичні розміри, матеріал і механічні властивості трубної заготовки.

Основними параметрами вибору є:

• Зовнішній діаметр. Він має відповідати приєднувальним розмірам фітинга. Навіть невелике відхилення може порушити правильне прилягання ущільнювальних елементів.
• Товщина стінки. Вона впливає на здатність труби витримувати внутрішній тиск і навантаження від затискних елементів з'єднання.
• Матеріал. Механічні властивості труби повинні відповідати конструкції фітинга. Надто м'який або, навпаки, надмірно твердий матеріал може вплинути на формування надійного контакту.
• Якість поверхні. Подряпини, задирки, корозія, овальність і пошкодження в зоні ущільнення можуть стати причиною витоку.
• Робочий діапазон параметрів. Потрібно враховувати тиск, температуру, характер зміни навантажень і властивості транспортованого середовища.

Для промислових систем, у яких важливі точність розмірів і стабільність з'єднань, доцільно використовувати труби, призначені для відповідного типу фітингів. Ознайомитися з доступними рішеннями можна в розділі промислових труб. Якщо система працює за значного внутрішнього тиску, варто окремо оцінити асортимент труб середнього та високого тиску.

Додатково рекомендуємо враховувати матеріал трубопроводу та корозійну стійкість усіх компонентів. Наприклад, нержавіюча сталь може бути доцільним рішенням для середовищ, у яких важливі стійкість до корозії та тривалий строк служби. Водночас конкретну марку сталі потрібно підбирати за складом середовища, температурою й іншими умовами експлуатації.

Окремо варто враховувати сумісність компонентів, виготовлених різними виробниками. Зовнішня схожість фітингів або однаковий номінальний розмір не гарантують, що їхні конструкції забезпечать належну герметичність у зібраному вузлі. Відмінності в геометрії затискних елементів, вимогах до підготовки трубки та процедурі монтажу можуть впливати на надійність з'єднання. Тому для відповідальних систем доцільно використовувати компоненти, сумісність яких підтверджена технічною документацією, а не підбирати деталі лише за зовнішніми ознаками.

Робочий тиск і температура: як вони впливають на герметичність

Допустимий тиск з'єднання не можна визначати лише за характеристиками одного компонента. У зібраній системі необхідно враховувати обмеження труби, фітинга, клапана, ущільнення та інших елементів. Якщо хоча б одна деталь не розрахована на фактичні умови роботи, вона може стати слабкою ланкою всього трубопроводу.

Особливу увагу слід приділяти температурі. Під час нагрівання матеріали розширюються, а їхні механічні властивості можуть змінюватися. Еластомерні ущільнення за певних температур втрачають пружність, твердішають або руйнуються під дією робочого середовища. Через це з'єднання, яке нормально працює за кімнатної температури, не обов'язково збереже герметичність за підвищеного нагрівання.

Також потрібно враховувати циклічні зміни тиску. Якщо система часто запускається, зупиняється або працює з пульсаціями, з'єднання зазнають повторюваних навантажень. За таких умов особливо важливі правильне закріплення трубопроводу, відсутність зайвих механічних напружень і відповідність усіх компонентів розрахунковим параметрам.

Також потрібно оцінювати умови, у яких з'єднання працюватиме після запуску обладнання. Наприклад, трубопровід поблизу компресора або насоса може зазнавати постійної вібрації, тоді як лінія на відкритому майданчику додатково піддається впливу опадів і температурних коливань. У таких випадках важливо передбачити відповідні опори, захист від зовнішніх чинників і можливість огляду з'єднань. Якщо трубна ділянка зазнає частих змін режиму роботи, під час вибору компонентів необхідно враховувати не тільки максимальний тиск, а й кількість та інтенсивність циклів навантаження.

Детальніше про вибір труб з урахуванням робочих параметрів можна прочитати в матеріалі «Труби високого тиску: де вони застосовуються та як правильно їх підбирати». Ця тема доповнює питання герметизації, адже надійність з'єднання починається з правильного розрахунку всієї трубної ділянки.

Підготовка труб і компонентів перед монтажем

Перед збиранням трубопроводу необхідно перевірити стан труб, фітингів, ущільнень і приєднувальних поверхонь. Монтаж навіть високоякісних компонентів не гарантує результату, якщо на деталях є забруднення, механічні пошкодження або сліди корозії.

Перед початком робіт важливо виконати такі дії:

• перевірити відповідність труб і фітингів за розмірами та технічними характеристиками;
• оглянути кінці труб на наявність задирок, деформацій, тріщин і подряпин;
• видалити стружку, пил, мастило та інші забруднення відповідним для матеріалу способом;
• переконатися, що ущільнювальні поверхні не пошкоджені;
• перевірити комплектність з'єднання та стан ущільнювальних елементів;
• підготувати інструменти, передбачені виробником для конкретного типу фітинга.

Особливо важливо не допускати потрапляння сторонніх частинок усередину трубопроводу. Металева стружка або абразивний пил можуть пошкодити клапани, регулятори тиску, вимірювальні прилади й ущільнювальні поверхні. Для систем із високими вимогами до чистоти потрібні відповідні процедури очищення, зберігання та монтажу компонентів.

Кінці труб потрібно готувати відповідно до конструкції з'єднання. Наприклад, для обтискних фітингів критичними є правильна геометрія кінця трубки та відсутність дефектів у зоні контакту. Для зварних з'єднань важливі підготовка крайок, суміщення деталей і дотримання встановленої технології зварювання.

Для систем із газами або іншими середовищами, чутливими до забруднення, важливим є контроль чистоти під час складання. Залишки мастила, частинки металу та волокна ущільнювальних матеріалів можуть потрапити у внутрішні канали, пошкодити чутливі елементи арматури або вплинути на роботу вимірювального обладнання. Процедуру очищення потрібно узгоджувати з матеріалами трубопроводу та властивостями робочого середовища. Після підготовки компоненти слід зберігати так, щоб на їхні поверхні не потрапляли пил, волога та сторонні частинки.

Правильний монтаж і контроль затягування

Під час монтажу не варто орієнтуватися лише на суб'єктивне відчуття сили затягування. Для різних типів з'єднань застосовуються різні процедури: від установленої кількості обертів до визначеного моменту затягування або використання спеціального монтажного інструмента.

Надмірне затягування не завжди підвищує герметичність. Воно може деформувати деталі, пошкодити різьбу, ущільнення або затискні елементи. Недостатнє затягування, навпаки, може призвести до втрати герметичності під тиском або під час вібрації. Тому потрібно дотримуватися технічної документації саме того виробника, чия система з'єднання використовується.

Під час складання трубопроводу також важливо уникати перекосу компонентів. Труби повинні підходити до з'єднань без примусового зміщення, надмірного вигину чи натягу. Якщо для суміщення деталей доводиться докладати значних зусиль, потрібно перевірити розташування опор, довжину трубної ділянки та точність монтажу.

Трубопровід не повинен передавати на фітинги навантаження, для яких вони не призначені. Вібрація насосів, компресорів та іншого обладнання може поступово впливати на з'єднання. Для зменшення цього впливу передбачають відповідні опори, кріплення, компенсатори або інші технічні рішення згідно з проєктом.

Також важливо правильно поводитися з ущільнювальними елементами. Прокладки та кільця не повинні мати порізів, тріщин, залишкової деформації або ознак хімічного пошкодження. Повторне використання ущільнення допустиме лише тоді, коли це прямо дозволено виробником для конкретної конструкції. В інших випадках під час розбирання вузла варто оцінити стан ущільнювача та замінити його відповідно до регламенту. Вибираючи матеріал, необхідно перевіряти його сумісність із робочим середовищем, температурою та можливими очищувальними речовинами.

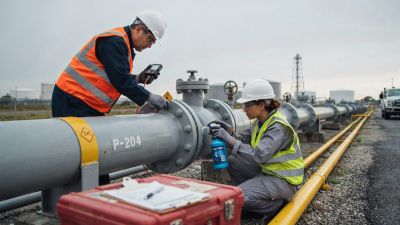

Як перевірити герметичність трубопроводу

Після монтажу необхідно перевірити, чи відповідає зібрана система встановленим вимогам. Спосіб контролю залежить від типу трубопроводу, робочого середовища, рівня ризику та нормативних вимог до конкретного об'єкта.

Перевірка може включати візуальний огляд, контроль з'єднань спеціальними засобами виявлення витоків, а також випробування тиском за затвердженою процедурою. Для газових систем можуть застосовуватися спеціальні методи виявлення витоків, сумісні з конкретним газом і матеріалами системи. Вибір методу повинен враховувати чутливість контролю та вимоги безпеки.

Під час випробувань важливо дотримуватися встановлених значень тиску, тривалості перевірки та критеріїв приймання. Не можна автоматично застосовувати один і той самий режим до всіх трубопроводів: випробувальний тиск і процедура повинні відповідати проєктній документації, характеристикам обладнання та чинним вимогам.

Випробування стисненим газом може бути особливо небезпечним через значну кількість накопиченої енергії. Такі роботи повинні проводитися лише за передбаченою процедурою з необхідними заходами безпеки. Не можна шукати витоки руками, послаблювати з'єднання під тиском або підтягувати фітинги на діючій системі.

Якщо під час перевірки виявлено витік, необхідно безпечно вивести відповідну ділянку з роботи, скинути тиск за встановленою процедурою та встановити причину несправності. Просте додаткове затягування не завжди усуває проблему й може погіршити стан з'єднання.

Під час пошуку причини витоку корисно враховувати історію експлуатації ділянки. Якщо несправність з'являється після запуску, зміни температури або збільшення навантаження, це може вказувати на проблему, пов'язану не лише з монтажем, а й з умовами роботи. Систематичне фіксування таких випадків допомагає виявити повторювані закономірності та скоригувати технічне рішення. Наприклад, може знадобитися змінити розташування опори, усунути перекіс труб, переглянути режим роботи обладнання або встановити компоненти з відповідними характеристиками.

Як теплоізоляція впливає на контроль з'єднань

У трубопроводах із теплоізоляцією важливо забезпечити не лише потрібний температурний режим, а й доступність місць з'єднання для огляду та обслуговування. Ізоляційний шар може приховувати фітинги, фланці та інші ділянки, на яких потенційно виникають витоки.

Якщо конструкція трубопроводу передбачає теплоізоляцію, потрібно заздалегідь визначити, як контролюватимуться з'єднання після монтажу. За необхідності передбачають знімні ділянки ізоляції або конструктивні рішення, що дають змогу оглядати вузли без пошкодження всього покриття.

Теплоізоляція не повинна перешкоджати перевірці герметичності або приховувати ознаки несправності. У системах із холодним середовищем також важливо запобігати проникненню вологи під ізоляційний шар, оскільки це може погіршувати його властивості та сприяти корозії зовнішньої поверхні труби.

Для таких завдань можна розглянути труби з теплоізоляцією, підібрані з урахуванням температурного режиму та особливостей промислової системи. При цьому теплоізоляція має бути сумісною з конструкцією трубопроводу, а місця з'єднань - доступними для необхідного технічного контролю.

Типові причини витоків і способи їх попередження

Витоки часто виникають не через один значний дефект, а через поєднання кількох чинників. Неправильно підібрана труба, неузгоджені компоненти, помилки монтажу або відсутність регулярного контролю поступово знижують надійність системи.

Якщо витоки повторюються на одній ділянці, варто перевірити не лише саме з'єднання, а й умови роботи трубопроводу. Причиною можуть бути пульсації тиску, неправильне розташування опор, температурні деформації або перевищення допустимих параметрів. Усунення першопричини зазвичай ефективніше, ніж багаторазова заміна окремих деталей.

Регулярне обслуговування та контроль стану з'єднань

Навіть правильно змонтований трубопровід потребує технічного обслуговування. Періодичність оглядів визначають з урахуванням робочого тиску, температури, типу середовища, інтенсивності циклів і вимог до безпеки обладнання.

Під час обслуговування перевіряють доступні з'єднання, стан опор, наявність корозії, слідів робочого середовища, пошкодження теплоізоляції та інші ознаки відхилень. Для відповідальних систем доцільно вести записи про результати оглядів, виявлені несправності, заміну компонентів і виконані випробування.

Якщо трубопровід оснащений регулювальними пристроями, потрібно також контролювати їхній стан і відповідність робочим параметрам. Наприклад, правильно підібраний регулятор тиску допомагає підтримувати заданий режим у межах своїх характеристик, але не замінює вимог до міцності труб і герметичності з'єднань. Запірна та регулювальна арматура повинна бути сумісною з робочим середовищем і розрахунковими параметрами системи.

Будь-які ремонтні роботи слід виконувати після безпечного відключення ділянки, скидання тиску та виконання необхідних процедур ізоляції обладнання. Підтягування з'єднань або демонтаж компонентів на трубопроводі, який перебуває під тиском, неприпустимі, якщо така дія прямо не передбачена спеціальною затвердженою процедурою виробника та правилами безпеки.

Комплексний підхід до герметичності промислового трубопроводу

Надійність з'єднань високого тиску залежить від сукупності технічних рішень. Важливо правильно підібрати труби, фітинги та ущільнювальні елементи, врахувати температуру й характер навантажень, забезпечити якісний монтаж і передбачити перевірку системи перед запуском.

Не менш важливими є сумісність матеріалів, правильне закріплення трубопроводу та можливість регулярного огляду. Якщо система працює з агресивними середовищами, газами високого тиску або значними температурними коливаннями, вимоги до вибору компонентів і контролю повинні бути особливо ретельними.

Герметичність не забезпечується однією деталлю або надмірним затягуванням з'єднання. Вона є результатом правильного проєктування, дотримання технології монтажу та систематичного технічного обслуговування. Такий підхід допомагає зменшити ризик витоків, уникнути незапланованих простоїв і підтримувати стабільну роботу промислового трубопроводу протягом усього строку експлуатації.
