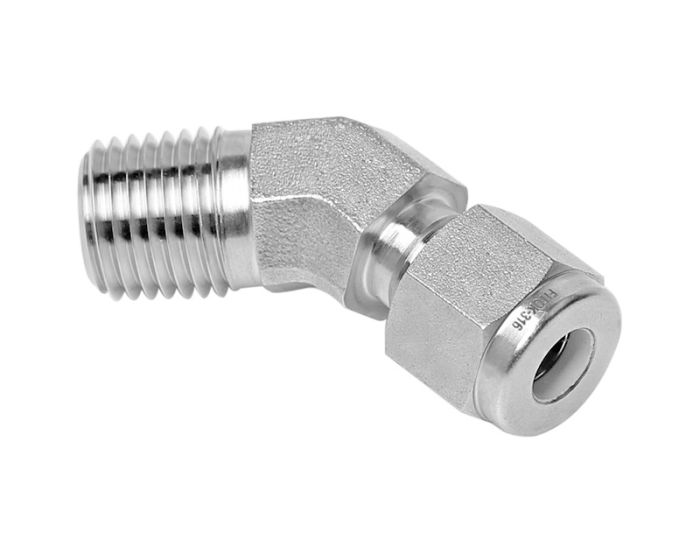

Кутник (45°) з зовнішньою різьбою (обтискна муфта під трубку (") х зовнішню різьбу NPT)
Артикул:
SS-VM-FL-NS
Залишити відгук
Доступний до замовлення
Способи доставки
- Самовивіз з Нової пошти
- Кур'єр Нової Пошти
- Самовивіз з магазину
- Інші транспортні служби
Способи оплати
- Готівкою при отриманні
- Безготівковий переказ
- Приват 24
| T-Tube O.D. (in.) | P-NPT Size | Basic Ordering Number | L | C | G | F | E | B | Lx |
| 1/6 | 1/16 | SS-VM-FL1-NS1 | 0.82(20.8) | 0.34(8.6) | 0.31(7.9) | 0.44(11.1) | 0.05(1.3) | 0.38(9.7) | 0.66(16.8) |
| 1/8 | 1/8 | SS-VM-FL2-NS2 | 0.82(20.8) | 0.50(12.7) | 0.44(11.1) | 0.44(11.1) | 0.09(2.3) | 0.38(9.7) | 0.66(16.8) |
| 3/16 | 1/8 | SS-VM-FL3-NS2 | 0.85(21.6) | 0.54(13.7) | 0.50(12.7) | 0.44(11.1) | 0.12(3.0) | 0.38(9.7) | 0.58(14.7) |
| 1/4 | 1/8 | SS-VM-FL4-NS2 | 0.97(24.6) | 0.60(15.2) | 0.56(14.3) | 0.50(12.7) | 0.19(4.8) | 0.38(9.7) | 0.65(16.5) |
| 1/4 | 1/4 | SS-VM-FL4-NS4 | 0.97(24.6) | 0.60(15.2) | 0.56(14.3) | 0.50(12.7) | 0.19(4.8) | 0.56(14.2) | 0.83(21.1) |
| 5/16 | 1/8 | SS-VM-FL5-NS2 | 0.94(24.0) | 0.64(16.3) | 0.63(15.9) | 0.56(14.3) | 0.19(4.8) | 0.38(9.7) | 0.66(16.8) |
| 3/8 | 1/8 | SS-VM-FL6-NS2 | 1.10(27.9) | 0.66(16.8) | 0.69(17.5) | 0.63(15.9) | 0.24(6) | 0.38(9.7) | 0.72(18.3) |
| 3/8 | 1/4 | SS-VM-FL6-NS4 | 1.10(27.9) | 0.66(16.8) | 0.69(17.5) | 0.63(15.9) | 0.28(7.1) | 0.56(14.2) | 0.90(22.9) |
| 3/8 | 3/8 | SS-VM-FL6-NS6 | 1.15(29.2) | 0.66(16.8) | 0.69(17.5) | 0.81(20.6) | 0.28(7.1) | 0.56(14.2) | 0.95(24.1) |
| 1/2 | 3/8 | SS-VM-FL8-NS6 | 1.26(32.0) | 0.90(22.9) | 0.87(22.2) | 0.81(20.6) | 0.38(9.7) | 0.56(14.2) | 0.95(24.1) |
| 5/8 | 1/2 | SS-VM-FL10-NS8 | 1.20(30.4) | 0.96(24.4) | 1.00(25.4) | 0.94(23.8) | 0.47(11.9) | 0.56(14.2) | 1.17(29.7) |
| 3/4 | 3/4 | SS-VM-FL12-NS12 | 1.34(34.0) | 0.96(24.4) | 1.13(28.6) | 1.06(27.0) | 0.62(15.7) | 0.75(19.1) | 1.22(31.0) |
| 7/8 | 3/4 | SS-VM-FL14-NS12 | 1.59(40.4) | 1.02(25.9) | 1.25(31.8) | 1.25(31.8) | 0.62(15.7) | 0.75(19.1) | 1.27(32.3) |
| 1 | 1 | SS-VM-FL16-NS16 | 1.59(40.4) | 1.23(31.2) | 1.50(38.1) | 1.37(34.9) | 0.88(22.4) | 0.94(23.9) | 1.49(37.8) |
Доступні матеріали для виготовлення:
SS - Нержавіюча сталь 316
S4 - Нержавіюча сталь 304
S1 - Нержавіюча сталь 321
904L - Нержавіюча сталь 904L
TI - Титан (марка 4)
D5 - Дуплекс 2205
D7 - Дуплекс 2507
A20 - Сплав 20
M - Сплав 400
INC - Сплав 600
A65 - Сплав 625
HC - Сплав С-276
CS - Вуглецева сталь
AL - Алюміній
B - Латунь
PA - Нейлон
T - PTFE
-
Приєднання 1:Обтискна муфта ('')
-
Приєднання 2:Зовнішня різьба NPT
-
Обтискна муфта (''):1/16", 1", 7/8", 3/4", 5/8", 1/2", 3/8", 5/16", 1/4", 3/16", 1/8"
-
Зовнішня різьба (NPT):1/8", 1/4", 3/8", 1/2", 1", 3/4", 1/16"
-
Виробник:FITOK
Поки немає відгуків
