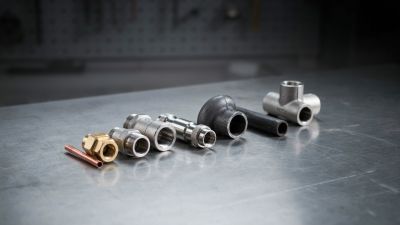

Обтискні фітинги чи приварні: що краще для промислових трубопроводів

Під час проєктування промислового трубопроводу важливо правильно вибрати не тільки труби, арматуру та вимірювальне обладнання, а й спосіб з'єднання окремих елементів. Від цього залежать герметичність системи, зручність монтажу, можливість ремонту та стабільність роботи під навантаженням. Особливої уваги потребують обтискні та приварні фітинги, які широко використовуються в промислових трубопроводах, інструментальних лініях і системах контрольно-вимірювальних приладів.

Обидва типи з'єднань можуть забезпечувати надійну роботу, якщо правильно підібрані відповідно до умов експлуатації. Проте принцип їхнього монтажу, конструктивні особливості та вимоги до обслуговування суттєво відрізняються. Обтискні фітинги дають змогу створювати розбірні з'єднання без зварювання, тоді як приварні формують стаціонарний вузол, у якому герметичність і міцність значною мірою залежать від якості зварного шва.

Вибір між цими рішеннями не зводиться до питання, який фітинг кращий загалом. Необхідно враховувати робочий тиск, температуру, властивості середовища, вібраційні навантаження, вимоги до технічного обслуговування та особливості монтажу. Розглянемо основні відмінності, щоб визначити, коли доцільно використовувати кожен тип з'єднання.

Як працюють обтискні фітинги

Обтискні фітинги призначені для з'єднання труб без виконання зварювальних робіт. Їхня конструкція зазвичай складається з корпусу, гайки та одного або декількох обтискних кілець, які також називають ферулами. Під час затягування гайки кільце взаємодіє з трубою та корпусом фітинга, формуючи механічне з'єднання з необхідною герметичністю.

Такі компоненти широко використовуються в інструментальних трубних системах, де потрібно підключати датчики тиску, манометри, клапани, регулятори та інше обладнання. Вони також підходять для створення імпульсних ліній, відгалужень і переходів між трубою та різьбовими приєднаннями.

Основна перевага обтискного з'єднання полягає у відсутності потреби в зварюванні. Для монтажу не потрібне зварювальне обладнання, а роботи можна виконувати без термічного впливу на трубу та прилеглі компоненти. Це особливо зручно під час складання компактних вимірювальних вузлів, монтажу в обмеженому просторі або модернізації обладнання.

Ще одна важлива особливість - можливість розбирання з'єднання. Це спрощує доступ до окремих компонентів під час ремонту, перевірки або заміни приладів. Однак можливість повторного використання фітинга та його обтискних елементів залежить від конструкції й рекомендацій виробника. Не можна вважати, що будь-яке обтискне з'єднання можна багаторазово розбирати та збирати без перевірки стану деталей.

Під час вибору потрібно враховувати діаметр труби, товщину її стінки, матеріал, допустимий тиск і температуру. Також важливо дотримуватися технології монтажу, оскільки недостатнє або надмірне затягування може негативно вплинути на герметичність і ресурс з'єднання.

Ознайомитися з асортиментом таких компонентів можна в розділі обтискних фітингів для промислових трубопроводів. Докладніше про їхню конструкцію та принцип роботи розповідає стаття «Обтискні фітинги: принцип роботи та переваги беззварного монтажу».

Особливості приварних фітингів

Приварні фітинги з'єднуються з трубою за допомогою зварювання. Після виконання робіт утворюється стаціонарний вузол, який не передбачає звичайного розбирання без порушення зварного з'єднання. Такий спосіб монтажу застосовують у промислових системах, де важливі механічна міцність, довготривала герметичність і стабільність конструкції.

Приварні компоненти використовуються в технологічних трубопроводах, системах транспортування газів і рідин, енергетичному обладнанні та інших промислових установках. Залежно від конструкції й характеристик конкретного виробу вони можуть застосовуватися в умовах підвищеного тиску, високої температури або контакту з агресивними середовищами.

Важливо розуміти, що сам факт наявності зварного з'єднання не гарантує його надійності. Результат залежить від сумісності матеріалів, підготовки кромок, технології зварювання, кваліфікації персоналу та контролю готового шва. Для відповідальних трубопроводів можуть бути передбачені додаткові перевірки відповідно до проєктної документації та застосовних норм.

До переваг приварних фітингів належать відсутність розбірної різьбової або обтискної частини в самому з'єднанні та можливість створення стаціонарної конструкції. Водночас монтаж потребує спеціального обладнання, підготовленого персоналу й дотримання вимог пожежної безпеки. Якщо потрібно замінити компонент, часто доводиться вирізати його з трубопроводу та виконувати повторне зварювання.

Для вибору відповідних компонентів можна переглянути каталог приварних фітингів. Порівнянню умов застосування обох технологій також присвячена стаття «Коли варто використовувати приварні фітинги замість обтискних».

Порівняння обтискних і приварних з'єднань

Щоб визначити доцільний тип фітинга, потрібно порівнювати не тільки спосіб монтажу, а й поведінку з'єднання в конкретних умовах експлуатації. Один варіант може бути зручнішим для обслуговування, інший - краще відповідати вимогам стаціонарної трубопровідної конструкції.

За таблицею видно, що жоден із типів не має безумовної переваги в усіх ситуаціях. Обтискне з'єднання може бути практичнішим там, де потрібні швидкий монтаж і зручне обслуговування. Приварне доцільне, коли проєкт передбачає стаціонарне з'єднання та відповідну технологію зварювання.

Герметичність і робота під високим тиском

Герметичність є одним із ключових критеріїв вибору промислових фітингів. Витік може призвести до втрати робочого середовища, спотворення показань вимірювального обладнання або виникнення небезпечної ситуації. Тому з'єднання потрібно оцінювати з урахуванням характеристик системи та наслідків можливої відмови.

Обтискні фітинги можуть забезпечувати високу герметичність у системах високого тиску, якщо конкретна модель призначена для таких умов, труба відповідає вимогам виробника, а монтаж виконаний правильно. Не можна переносити допустимі характеристики одного типорозміру на інші моделі або вважати, що будь-який обтискний фітинг підходить для високого тиску.

Приварні з'єднання також можуть використовуватися в системах із високим робочим тиском, але їхня надійність залежить від характеристик матеріалів, конструкції вузла та якості зварного шва. Для відповідальних ділянок важливо дотримуватися технології зварювання й передбачених проєктом процедур контролю.

Під час порівняння потрібно враховувати не тільки номінальний тиск, а й температуру, можливі гідравлічні удари, пульсації, вібрації та кількість робочих циклів. Підвищення температури може знижувати допустимий тиск для певних компонентів, а регулярні перепади навантаження впливають на ресурс з'єднання.

Отже, для систем із високими вимогами до герметичності вибирають не тип фітинга за загальною назвою, а конкретне технічне рішення з підтвердженими робочими характеристиками. Якщо середовище токсичне, легкозаймисте або іншим чином небезпечне, особливого значення набувають проєктні вимоги, сумісність матеріалів і контроль якості монтажу.

Що краще для інструментальних трубних систем

Інструментальні трубні системи часто мають невеликий діаметр труб і об'єднують датчики тиску, манометри, регулятори, клапани та інше контрольно-вимірювальне обладнання. У таких системах важливими є точність передавання параметрів, герметичність, компактність і можливість проводити технічне обслуговування без значного втручання в трубопровід.

Для багатьох подібних завдань зручними є обтискні фітинги. Вони дають змогу створювати компактні з'єднання, виконувати переходи на різьбу та демонтувати окремі компоненти за потреби. Відсутність зварювання спрощує монтаж у вузлах, де поруч розміщені прилади, електричні компоненти або інше обладнання, чутливе до нагрівання.

Обтискні рішення також зручні для модернізації. Якщо потрібно замінити датчик або змінити конфігурацію імпульсної лінії, розбірне з'єднання може скоротити обсяг робіт. Проте слід враховувати вимоги виробника до повторного монтажу та стану обтискних елементів.

Приварні фітинги теж можуть використовуватися в інструментальних системах, якщо цього вимагають проєкт, робоче середовище або умови експлуатації. Вони особливо доречні на стаціонарних ділянках, де демонтаж не передбачений, а виконання зварювання можна організувати відповідно до встановлених вимог.

Під час комплектації вимірювального вузла важливо враховувати й інші елементи системи. Наприклад, для підключення датчиків тиску та організації відсікання потоку можуть використовуватися промислові маніфольди. Тип приєднання фітинга повинен відповідати конструкції маніфольда та підключеної трубки.

Вплив робочого середовища та матеріалу

Під час вибору між обтискними та приварними фітингами потрібно враховувати хімічний склад робочого середовища. Вода, пара, технологічні гази, мастила й агресивні реагенти мають різний вплив на матеріали. Неправильно підібраний сплав може зазнавати корозії, втрачати механічні властивості або руйнуватися під дією специфічних хімічних сполук.

Нержавіюча сталь широко застосовується в промислових системах завдяки поєднанню механічних властивостей і корозійної стійкості. Проте навіть у межах цієї групи матеріалів потрібно правильно вибирати марку сталі з урахуванням температури, концентрації речовин і можливого контакту з хлоридами чи іншими агресивними компонентами.

Для обтискного з'єднання важлива сумісність матеріалу фітинга з трубою та обтискними елементами. Для приварного - також відповідність матеріалів технології зварювання та вимогам до готового шва. Не можна вважати, що матеріали, які мають схожий склад або зовнішній вигляд, автоматично сумісні для конкретного способу з'єднання.

У системах із корозійно активними середовищами потрібно враховувати не тільки стійкість корпусу, а й усіх частин вузла. Найслабший за корозійною стійкістю компонент може визначати фактичний ресурс з'єднання. Тому матеріал фітинга, труби, ущільнювальних елементів і приєднаної арматури потрібно оцінювати комплексно.

Витрати на монтаж, ремонт та експлуатацію

Вартість фітинга - лише одна складова загальних витрат. Під час порівняння потрібно враховувати монтаж, необхідне обладнання, кваліфікацію персоналу, контроль якості, тривалість зупинки системи та можливі витрати на майбутнє обслуговування.

Обтискні фітинги часто дають змогу скоротити час монтажу, оскільки не потребують зварювання. Для їх встановлення потрібні відповідні інструменти й дотримання інструкцій виробника. Якщо система містить багато вимірювальних точок або регулярно обслуговується, можливість розбирання може бути суттєвою перевагою.

Приварні з'єднання потребують підготовки до зварювання, спеціального обладнання та кваліфікованого виконання робіт. У деяких випадках до витрат додаються контроль швів і підготовка поверхонь. Водночас для стаціонарних трубопроводів із рідкісною потребою в демонтажі такий варіант може бути цілком обґрунтованим.

Під час оцінювання загальної вартості варто враховувати й наслідки можливої відмови. Якщо ремонт потребує тривалої зупинки виробництва, важливими стають не лише початкові витрати, а й надійність усієї конструкції. Правильно підібраний тип з'єднання допомагає уникнути зайвих робіт і зменшити ризик незапланованих простоїв.

Типові помилки під час вибору фітингів

Одна з найпоширеніших помилок - вибирати з'єднання лише за ціною або зручністю монтажу, не враховуючи реальні робочі умови. Фітинг, який добре працює в системі зі стабільним тиском і помірною температурою, не обов'язково буде придатним для трубопроводу з частими перепадами навантаження чи агресивним середовищем.

Інша проблема - недостатня увага до сумісності приєднань. У промислових системах використовуються різні діаметри труб і стандарти різьби. Зовнішньої схожості розмірів недостатньо, щоб підтвердити сумісність компонентів. Невідповідне з'єднання може пошкодитися під час монтажу або втратити герметичність під час експлуатації.

До типових помилок також належать:

• вибір фітинга без перевірки допустимого тиску за фактичної робочої температури;
• використання труби з невідповідним діаметром або товщиною стінки для обтискного з'єднання;
• недотримання технології зварювання та вимог до контролю шва;
• ігнорування вібрацій, зовнішніх механічних навантажень і температурного розширення;
• застосування матеріалу без перевірки його сумісності з робочим середовищем;
• відсутність плану технічного обслуговування та перевірки герметичності.

Щоб уникнути цих проблем, тип з'єднання потрібно визначати на основі технічних вимог до системи. Для відповідальних трубопроводів доцільно перевіряти характеристики компонентів за документацією виробника та проєктними вимогами, а монтаж доручати фахівцям із відповідною кваліфікацією.

Як зробити правильний вибір

Обтискні та приварні фітинги вирішують схожі завдання, але підходять для різних умов. Обтискні з'єднання доцільні там, де потрібні швидкий монтаж, компактність і можливість обслуговування. Приварні фітинги варто розглядати для стаціонарних вузлів, у яких проєктом передбачено зварювання та забезпечено необхідний контроль якості.

Перед вибором потрібно визначити робочий тиск і температуру, тип середовища, матеріал труб, вимоги до герметичності, наявність вібрацій і частоту технічного обслуговування. Не менш важливо перевірити, чи відповідає обраний фітинг конкретному способу приєднання та чи є можливість виконати монтаж відповідно до вимог виробника.

Для інструментальних систем із датчиками, манометрами та регулюючою арматурою часто практичним рішенням стають обтискні фітинги. Для стаціонарних промислових ділянок, де необхідне зварне з'єднання, можуть бути доцільними приварні компоненти. В обох випадках вирішальними залишаються відповідність робочим параметрам, якість монтажу та правильна організація експлуатації.

Підбираючи комплектуючі, варто орієнтуватися на параметри всієї системи, а не тільки на тип з'єднання. Такий підхід допомагає забезпечити герметичність, спростити обслуговування та підтримувати надійну роботу промислового трубопроводу протягом усього розрахункового строку експлуатації.
