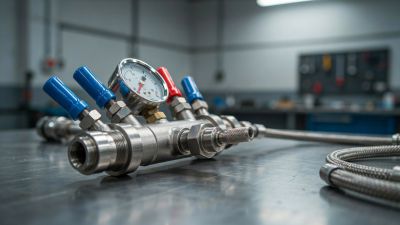

Манометричний вентиль і маніфольд: різниця та застосування

У промислових системах контролю тиску важливо не лише правильно підібрати манометр або датчик, а й передбачити можливість їх безпечного відключення, перевірки та обслуговування. Для цього застосовують спеціальну запірну арматуру, зокрема манометричні вентилі та маніфольди. Обидва рішення використовуються у вимірювальних вузлах, проте мають різні конструктивні особливості та функціональні можливості.

Манометричний вентиль зазвичай призначений для керування подачею тиску до окремого вимірювального приладу. Маніфольд, своєю чергою, об'єднує декілька вентилів або функціональних каналів в одному корпусі, завдяки чому дає змогу виконувати складніші операції з вимірювальним обладнанням. Ознайомитися з різними типами таких виробів можна в розділі маніфольдів для промислових систем.

Щоб визначити, яке рішення доцільніше використовувати в конкретному випадку, варто розглянути принцип роботи кожного виробу, відмінності в конструкції та вимоги до вимірювального вузла.

Що таке манометричний вентиль і для чого він потрібен

Манометричний вентиль — це запірний пристрій, який встановлюють між трубопроводом або точкою відбору тиску та вимірювальним приладом. Його основне завдання полягає в тому, щоб за потреби перекрити подачу робочого середовища до манометра, датчика або іншого приладу контролю тиску.

У штатному режимі вентиль перебуває у відкритому положенні, тому тиск від контрольованої системи передається до вимірювального приладу. Коли потрібно демонтувати манометр, провести його перевірку або замінити несправний елемент, подачу середовища можна перекрити відповідно до передбаченої процедури.

Залежно від конструкції манометричні вентилі можуть відрізнятися типом приєднання, матеріалом корпусу, робочим тиском і характеристиками середовища, з яким вони контактують. Під час вибору потрібно враховувати не тільки параметри самого вентиля, а й сумісність із приладом та технологічною лінією.

Таке рішення особливо доречне у вузлах, де встановлено один манометр або датчик і немає потреби виконувати додаткові операції з вирівнювання тиску, продування чи підключення калібрувального обладнання. Конструкція залишається відносно простою, а керування подачею тиску не потребує складної системи перемикань.

Що таке маніфольд і чим він відрізняється за конструкцією

Маніфольд — це багатофункціональний вузол, у корпусі якого об'єднано декілька вентилів або каналів керування потоком. Залежно від типу він може використовуватися для ізоляції вимірювального приладу, вирівнювання тиску між каналами, скидання залишкового тиску та виконання інших сервісних операцій.

На відміну від одиночного манометричного вентиля, маніфольд дає змогу організувати декілька операцій в одному компактному блоці. Це особливо актуально для промислових систем автоматизації, де потрібно обслуговувати диференціальні перетворювачі тиску або регулярно перевіряти вимірювальні прилади без демонтажу значної частини трубних з'єднань.

Конструкція маніфольда залежить від його призначення. Двовентильні моделі зазвичай забезпечують ізоляцію та додаткову сервісну функцію, передбачену конкретним виконанням. Три- і п'ятивентильні варіанти застосовують у вимірювальних вузлах, де необхідні операції з двома каналами тиску, зокрема їх ізоляція та вирівнювання.

Важливо розуміти, що кількість вентилів сама по собі не визначає придатність виробу для конкретного завдання. Потрібно враховувати внутрішню схему каналів, розташування портів і функції, які передбачив виробник. Два зовні схожі блоки можуть мати різне призначення.

Основні відмінності манометричного вентиля та маніфольда

Головна різниця між цими виробами полягає в кількості доступних функцій і складності вимірювального вузла. Манометричний вентиль переважно розв'язує завдання запірного керування, тоді як маніфольд дає змогу організувати комплекс операцій із тиском у декількох каналах.

Це загальне порівняння, а не універсальна характеристика всіх моделей. Наприклад, окремий вентиль може входити до складу складнішої схеми з іншими запірними елементами, а маніфольд не обов'язково має всі функції, перелічені в таблиці. Остаточне рішення приймають за схемою підключення та технічними характеристиками конкретного виробу.

Коли достатньо манометричного вентиля

Одиночний манометричний вентиль доцільно використовувати тоді, коли вимірювальний вузол має просту конструкцію та потребує лише перекриття подачі робочого середовища до приладу. Наприклад, це може бути манометр на насосній установці, локальний покажчик тиску на технологічному обладнанні або датчик у системі, де не передбачено регулярного підключення еталонного обладнання.

У таких випадках встановлення багатовентильного блока може виявитися зайвим ускладненням. Додаткові функції не принесуть практичної користі, якщо їх не використовують під час експлуатації або технічного обслуговування. Простіша конструкція також може полегшити компонування вузла в умовах обмеженого монтажного простору.

Однак навіть для простого підключення необхідно перевірити робочі параметри. Вентиль повинен витримувати максимальний тиск системи, відповідати температурі та властивостям середовища, а також мати сумісне приєднання. Якщо технологічна лінія працює з агресивною рідиною або газом, важливими стають матеріал корпусу та стійкість ущільнень.

Окремо потрібно враховувати, як саме планується обслуговувати прилад. Перекриття вентиля не завжди означає, що його можна безпечно демонтувати: у відокремленій частині системи може залишатися тиск. Перед розбиранням необхідно виконати передбачені процедурою перевірки та скидання залишкового тиску.

Коли краще використовувати маніфольд

Маніфольд стає практичнішим рішенням, коли вимірювальний вузол повинен виконувати декілька операцій без зміни основної конфігурації трубопроводу. Найтиповіший приклад — підключення диференціального перетворювача тиску, який вимірює різницю між двома точками системи.

У такому вузлі необхідно працювати з каналами високого та низького тиску. Для обслуговування приладу може знадобитися ізолювати обидві лінії, вирівняти тиск між ними або підготувати датчик до калібрування. Відповідний багатовентильний маніфольд дає змогу виконувати такі операції в межах одного блока.

Маніфольди також корисні на підприємствах, де вимірювальні прилади регулярно проходять перевірку за графіком. Якщо конструкція вузла передбачає необхідні сервісні порти та функції, персоналу не доводиться щоразу розбирати трубні з'єднання для підключення контрольного обладнання.

Ще одна сфера застосування — вимірювальні системи, у яких важливо стандартизувати конструкцію приладів на різних технологічних ділянках. Використання відповідних маніфольдів допомагає уніфікувати підключення та зробити процедури обслуговування більш послідовними.

Водночас маніфольд потрібно підбирати під конкретну задачу. Якщо необхідно лише перекривати подачу тиску до одного манометра, багатофункціональний блок може не мати переваг перед звичайним вентилем. Якщо ж потрібні операції з декількома каналами, доцільність маніфольда стає значно очевиднішою.

Як вибір впливає на калібрування та технічне обслуговування

Періодична перевірка вимірювального приладу передбачає не тільки порівняння його показань з еталонними значеннями. Перед початком роботи потрібно правильно ізолювати прилад, підготувати контрольну точку та забезпечити можливість підключення відповідного обладнання.

Для простого манометра може бути достатньо запірного вентиля та окремого рішення для контрольованого скидання тиску. У складніших вузлах маніфольд дозволяє об'єднати необхідні операції, якщо вони передбачені його конструкцією. Це скорочує кількість окремих компонентів і може спростити підготовку до калібрування.

Для підключення калібратора або еталонного манометра можуть знадобитися спеціальні калібрувальні фітинги та шланги. Вони повинні відповідати робочому тиску, типу з'єднання та параметрам контрольного обладнання. Сам маніфольд не замінює калібратор і не забезпечує автоматичної перевірки точності приладу, а лише створює потрібні умови для виконання сервісних операцій.

Детальніше про те, як організувати такі роботи, можна прочитати в матеріалі «Як маніфольди спрощують калібрування датчиків тиску». У ньому розглянуто підготовку вимірювального вузла, підключення еталонного обладнання та особливості роботи з різними типами датчиків.

Типові помилки під час вибору арматури для вимірювального вузла

Одна з поширених помилок — вибирати виріб лише за діаметром приєднання або максимальним робочим тиском. Ці параметри важливі, але вони не визначають, чи зможе вузол виконувати всі потрібні операції. Передусім потрібно зрозуміти, чи необхідна тільки ізоляція приладу, чи також вирівнювання тиску, скидання та підключення контрольного обладнання.

Інша помилка — встановлювати багатовентильний маніфольд там, де достатньо одиночного вентиля, або, навпаки, використовувати просту запірну арматуру у вузлі, для якого потрібні спеціальні функції. В обох випадках конструкція може не відповідати реальним потребам експлуатації.

Також не можна ігнорувати сумісність матеріалів із робочим середовищем. Корпус, ущільнення та приєднувальні елементи повинні бути розраховані на конкретні умови роботи. Для систем із високим тиском особливо важливо перевіряти допустимі параметри всіх компонентів, а не лише основного виробу.

Щоб уникнути таких помилок, варто заздалегідь визначити тип вимірювального приладу, кількість каналів, необхідні сервісні операції, робочі параметри та спосіб монтажу. Більше про порівняння різних конструктивних рішень можна дізнатися зі статті «Маніфольд чи окремі вентилі: що краще для вимірювального вузла».

На що орієнтуватися під час остаточного вибору

Вибір між манометричним вентилем і маніфольдом варто починати з функцій, які повинен виконувати вимірювальний вузол. Якщо потрібно лише відключати окремий манометр або датчик від джерела тиску, зазвичай достатньо відповідного манометричного вентиля. Якщо система потребує керування кількома каналами, вирівнювання тиску або зручного доступу до сервісних операцій, доцільно розглядати маніфольд.

Окремо слід оцінити робочий тиск і температуру, тип середовища, матеріал корпусу, сумісність з ущільненнями та приєднувальними розмірами. Для диференціальних перетворювачів потрібно перевірити, чи відповідає внутрішня схема маніфольда вимогам конкретного приладу.

Асортимент маніфольдів для вимірювальних систем охоплює різні конструктивні рішення, призначені для окремих приладів, диференціальних перетворювачів та інших завдань промислового контролю. Порівнювати їх варто не за кількістю вентилів як такою, а за доступними функціями та відповідністю умовам експлуатації.

Правильно підібрана арматура допомагає зробити вимірювальний вузол зручним для щоденної роботи й технічного обслуговування. Манометричний вентиль залишається раціональним рішенням для простих схем, а маніфольд забезпечує більше можливостей там, де необхідно керувати кількома каналами та виконувати додаткові сервісні операції. Саме потреби конкретної системи мають визначати, який із цих варіантів буде найбільш доречним.
